데이터 추출 마법사를 사용하여 요소 또는 블록 세트를 지정하고 속성 및 속성 정보를 추출할 수 있습니다.
다음 작업을 수행할 수 있습니다.
- 요소 세트에서 BOM을 작성합니다.
- 도면의 테이블에 결과를 표시합니다.
- 결과를 다른 사람과 교환할 수 있는 외부 파일에 저장합니다.

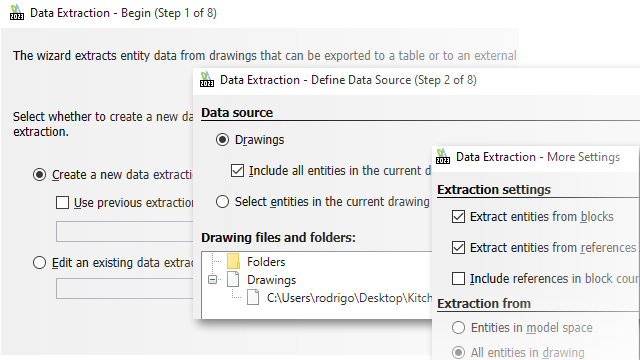

ExtractData 명령을 사용하여 데이터 추출 마법사를 엽니다.
데이터 추출 마법사의 옵션을 사용하여 다음을 수행할 수 있습니다.
- 도면 또는 폴더 세트를 지정합니다.
- 요소를 필터링합니다.
- 추출된 데이터를 구성합니다.
- 출력 형식을 지정합니다.
- 테이블의 출력 데이터 서식을 지정합니다.
DraftSight는 데이터 소스 선택, 요소 및 속성 선택, 테이블 서식을 데이터 추출 파일(.det)에 저장합니다. 이미 생성된 데이터 추출 파일을 템플릿으로 사용하여 다른 도면에서 동일한 유형의 추출을 수행할 수 있습니다.
