시스템 옵션 불러오기 (2023 SP2)

3D Interconnect를 사용하여 링크가 있는 타사 CAD 파일을 불러오기 위한 시스템 옵션이 유용성을 위해 개선되었습니다.

불러오기 시스템 옵션에 액세스하는 방법:

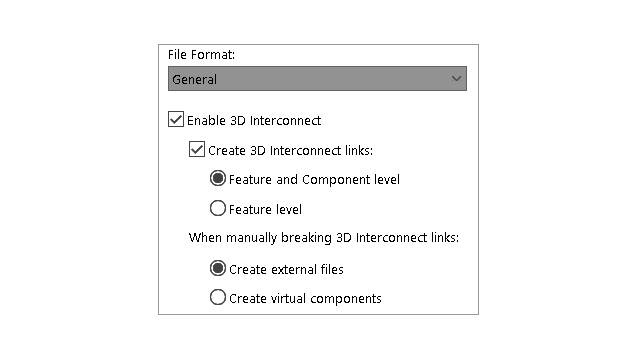

  1. 도구 > 옵션 > 시스템 옵션 > 불러오기를 클릭합니다.
  2. 3D Interconnect 활성화를 선택합니다. 이 옵션을 선택하면 추가 옵션을 지정할 수 있습니다.
    • 3D Interconnect 링크 만들기. 3D Interconnect 피처 및 부품 링크를 불러옵니다. 타사 파일은 여러 부품(어셈블리용)으로 구성되며 부품마다 피처가 있습니다.
    • 피처 및 부품 수준 또는 피처 수준. 불러온 후 FeatureManager 디자인 트리에서 각 부품 및 피처에 화살표 기호가 있는 부품 링크 및 피처 링크를 표시합니다.
    불러올 때 부품 및 피처 링크에는 FeatureManager 디자인 트리의 각 부품 및 피처에 화살표가 있습니다.
    링크가 있는 파일을 불러온 후 FeatureManager 디자인 트리에서 오른쪽 클릭하고 링크 끊기를 선택하여 링크를 수동으로 끊을 수 있습니다. 링크의 출력은 다음 옵션에 따라 다릅니다.
    • 외부 파일 작성. 3D Interconnect 부품 링크를 끊고 결과 파트 또는 어셈블리를 외부 파일로 작성합니다.
    • 가상 부품 작성. 결과 파트 또는 어셈블리를 내부 파일(가상 부품)로 작성합니다.
