Właściwości dokumentu - Wymiary sfazowania

Można określić ustawienia projektowania dla wymiarów sfazowania na poziomie dokumentu. Dostępne dla wszystkich typów dokumentów.

Aby otworzyć tę stronę, należy:

W otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać Właściwości dokumentu, a następnie wybrać Wymiary > Sfazowanie.

Ogólny standard projektowania

Ogólny standard projektowania Dziedziczony z wybranych ustawień strony Standard projektowania.

Standard wymiaru sfazowania

Standard wymiaru sfazowania
Wybrać standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Styl linii wiodącej/linii wymiaru

Należy wybrać: styl.
Styl linii wiodącejGrubość linii wiodącej Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość.

Tekst

Czcionka

Kliknąć, aby zmodyfikować czcionkę.
Pozioma wyrównanie tekstu

Lewa strona

Środek

Prawa strona

Pionowa wyrównanie tekstu

Góra

Środkowy

Dół

Format tekstu sfazowania

1 X 1 Odległość i odległość
1 X 45° Odległość i kąt
45° X 1 Kąt i odległość
C1 Odległość sfazowania (tylko dla kątów 45 stopni)
Format "X" Wybrać małą lub wielką literę x.

Wymiary w dwóch jednostkach

Wyświetlanie wymiarów w dwóch jednostkach Wybrać, aby wyświetlać wymiary w dwóch jednostkach.
Pokaz jednostki dla wyświetlania w dwóch jednostkach Wybrać, aby wyświetlić jednostki dla drugiego zestawu wymiarów.
Podziel, gdy położenie tekstu to „Tekst poziomy, podkreślony” lub „Tekst poziomy, wzdłuż przedłużenia linii modelu”
Wybrać, aby ustawić nowe wymiary sfazowania z wymiarami w dwóch jednostkach, aby wyświetlić podział powyżej i poniżej linii wymiarowej.
Tekst poziomy, podkreślony Poziomy tekst, wzdłuż przedłużenia linii modelu

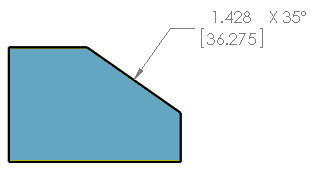

Pozycja wartość wymiaru U góry chamfer_dual_dim_top.gif

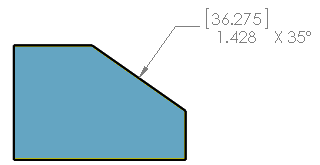

Z dołu chamfer_dual_dim_bottom.gif

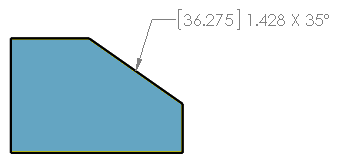

Z prawej chamfer_dual_dim_right.gif

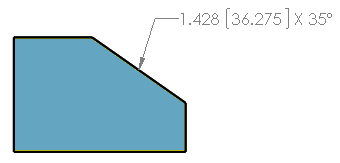

Z lewej chamfer_dual_dim_left.gif

Dokładność podstawowa

Dokładność jednostek Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości.
PM_Tol_Precision_DualDim.gif Dokładność tolerancji Wybrać liczbę cyfr po przecinku dziesiętnym dla tolerancji.

Dokładność podwójna

Dokładność jednostek Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości w jednostkach drugorzędnych.
PM_Tol_Precision_DualDim.gif Dokładność tolerancji Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości tolerancji w jednostkach drugorzędnych.

Dokładność kątowa

Dokładność jednostek Wybrać liczbę cyfr po przecinku dziesiętnym dla wartości.
Dokładność tolerancji Wybrać liczbę cyfr po przecinku dziesiętnym dla tolerancji.

Warstwa

Warstwa
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Aby zastosować te ustawienia warstwy, konieczne jest wybranie Według standardu jako Warstwa (pasek narzędzi Warstwa) w dokumencie widoku rysunku.

Pozycja tekstu

Tekst poziomy
Tekst poziomy, podkreślony
Tekst pod kątem
Tekst pod kątem, podkreślony
Poziomy tekst, wzdłuż przedłużenia linii modelu

Opcje

Tolerancja

Kliknąć, aby ustawić tolerancję.

Usuń jednostki o wartości zerowej dla ustawień stop./min i stop./min/s

Wybrać, aby ukryć jednostki, które mają wartość zerową, na przykład, gdy opcja ta jest wybrana, 73º0'37" wyświetla jako 73°37".
