Właściwości dokumentu — DimXpert Wymiarów

Za pomocą tych opcji określa się, czy DimXpert wymiarów ma wykorzystywać tolerancje bloku, tolerancje ogólne, czy też ogólne tolerancje bloku w wymiarach, które nie zawierają tolerancji. Dostępne tylko dla części.

Aby ustawić opcje narzędzia DimXpert Wymiarów, należy:

Kliknąć Narzędzia > Opcje > Właściwości dokumentu > DimXpert Wymiarów.

Standard DimXpert wymiarów podstawy

Po wybraniu standardu ANSI/ASME Y14.5 lub ISO można wybrać datę zwolnienia standardu.

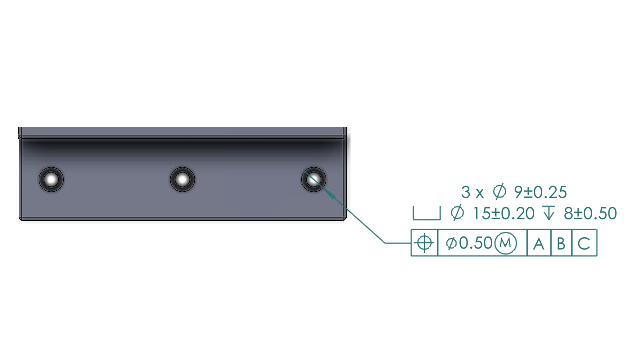

Po pierwszym kliknięciu opcji Tolerancja położenia i kształtu (pasek narzędzi MBD lub MBD Dimension) należy wybrać istniejąca operację DimXpert lub zdefiniować nową operację DimXpert.

Po wybraniu operacji oprogramowanie oceni specyfikacje operacji i tolerancji dla wybranego standardu projektowania. Opcje dostępne w oknie dialogowym zależą od standardu.

Metody

Tolerancja bloku Powszechna forma tworzenia tolerancji stosowana wraz z jednostkami calowymi. Tolerancja jest oparta na danej dokładności każdego wymiaru, dlatego konieczne jest określenie końcowych zer. W menu Narzędzia > Opcje > Właściwości dokumentu > Wymiary ustawić Końcowe zera na Standard.
Tolerancja ogólna Powszechna forma tworzenia tolerancji stosowana wraz z jednostkami metrycznymi łącznie ze standardem wymiarowania ISO. Tolerancja ogólna jest oparta na tolerancjach normy ISO 2768-1: tolerancje dla wymiarów liniowych i kątowych bez indywidualnych wskazań tolerancji. Można również użyć opcji Tolerancja ogólna, aby dostosować tolerancje do konkretnych wymagań projektowych.
Ogólna tolerancja bloku Forma tworzenia tolerancji stosowana z jednostkami metrycznymi, której jednak można też używać z jednostkami calowymi. Tolerancja jest zwykle pokazywana w arkuszu rysunkowym lub notatce i stosuje się do wszystkich wymiarów niespełniających tolerancji. Wartości dla ogólnych tolerancji bloku są obsługiwane przez dostosowane właściwości.

Tolerancja bloku

Wymiary jednostki liniowej Ustawia trzy tolerancje bloku. Każda z nich posiada liczbę miejsc dziesiętnych i wartości tolerancji. DimXpert Wymiarów stosuje Wartość jako symetryczną tolerancję plus i minus.
Wymiary jednostki kątowej Ustawia wartość tolerancji do użycia dla wszystkich wymiarów kątowych, łącznie z tymi, które zastosowano do stożków i pogłębień stożkowych, a także wymiarów kątowych utworzonych pomiędzy dwiema operacjami. DimXpert Wymiarów stosuje wartość Tolerancji jako symetryczną tolerancję plus i minus.

Tolerancja ogólna

Klasa tolerancji Ta opcja określa klasę tolerancji części na podstawie normy ISO 2768-1: tolerancje dla wymiarów liniowych i kątowych bez indywidualnych wskazań tolerancji lub własne tolerancje zdefiniowane przez użytkownika.
  • Dokładna
  • Średnia
  • Zgrubna
  • Bardzo zgrubna
  • Dostosowana 1. Wykorzystuje tolerancje zdefiniowane w dostosowanym pliku tolerancji ogólnej (general tolerances.xlsx).
  • Dostosowana 2. Wykorzystuje tolerancje zdefiniowane w dostosowanym pliku tolerancji ogólnej (general tolerances.xlsx).
Więcej informacji na temat opcji Dostosowana 1 i Dostosowana 2 można znaleźć w sekcji Dostosowywalne tolerancje ogólne dla programu DimXpert wymiarów.
Załaduj dostosowane (Opcja dostępna, jeśli zaznaczono opcję Dostosowana 1 lub Dostosowana 2). Ładuje wartości z dostosowanego pliku tolerancji ogólnej.
  • Kliknąć Załaduj dostosowane w przypadku początkowego wyboru opcji Dostosowana 1 lub Dostosowana 2.
  • Później, w przypadku dokonania zmian w pliku tolerancji ogólnej lub zmiany lokalizacji pliku, należy powrócić do tego okna i ponownie kliknąć Załaduj dostosowane.
Załaduj dostosowaną tabelę z (Tylko do odczytu. Opcja widoczna, jeśli zaznaczono opcję Dostosowana 1 lub Dostosowana 2). Wyświetla ścieżkę do dostosowanego pliku tolerancji ogólnej.
Lokalizację pliku ustawia się w menu Narzędzia > Opcje > Opcje systemu > Lokalizacje plików , przy czym w obszarze Pokaż foldery dla należy wybrać pozycję Plik tolerancji ogólnej DimXpert Wymiarów.

Ogólna tolerancja bloku

Tolerancja długości Jeżeli jest określona, jest to wartość tolerancji, która stosuje się do wszystkich wymiarów liniowych. Obejmuje odległość, długość, wymiary promieniowe i średnicę (wszystkie wymiary inne niż kątowe).
Tolerancja kątowa Jeżeli jest określona, jest to tolerancja, która stosuje się do wszystkich wymiarów kątowych. Obejmuje wymiary kąta pomiędzy dwiema powierzchniami, kąta stożka i kąta sfazowania.
