Edytowanie operacji z biblioteki

Możemy zmieniać operacje, które wchodzą w skład operacji z biblioteki w dokumencie operacji z biblioteki(.sldlfp).

Aby dodać kolejną operację, należy:

Kliknąć prawym przyciskiem myszy operację do dodania i wybrać Dodaj do biblioteki.

Aby usunąć operację:

Kliknąć prawym przyciskiem myszy operację i wybrać Usuń z biblioteki.

Możemy edytować istniejącą operację z biblioteki i zapisać ją pod nową nazwą (z rozszerzeniem .sldlfp), aby utworzyć dodatkowe, podobne operacje z biblioteki.

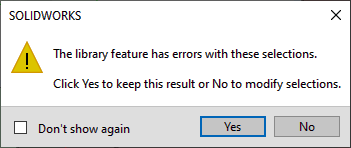

W przypadku wstawienia operacji z biblioteki do modelu i otrzymania komunikatów o błędach, można zachować wyniki w celu ich przejrzenia i ręcznego naprawienia błędów.

W komunikacie ostrzegawczym kliknąć opcję Tak, aby zachować wyniki. W drzewie operacji FeatureManager® można ręcznie naprawić operację z biblioteki lub kliknąć Cofnij w celu jej usunięcia. Jeśli użytkownik kliknie opcję Nie w komunikacie ostrzegawczym, w menedżerze PropertyManager Operacja z biblioteki, można modyfikować wybrane opcje lub kliknąć , aby przywrócić drzewo operacji FeatureManager bez operacji z biblioteki.

Po wstawieniu operacji z biblioteki do części, możemy edytować operację z biblioteki na następujące sposoby:
  • Użyć tych samych technik, które są używane do edycji dowolnej operacji SOLIDWORKS, takich jak Edytuj szkic lub Edytuj operację.
  • Przenieść operację z biblioteki do innej lokalizacji w części docelowej poprzez zmodyfikowanie wymiarów bazujących. Kliknąć dwukrotnie ikonę operacji z biblioteki w drzewie operacji FeatureManager aby wyświetlić wymiary.
Edytuj Odniesienia Bez odniesień Notatki
Szkic operacji z biblioteki
  1. W drzewie operacji FeatureManager rozwinąć operację z biblioteki.
  2. Kliknąć operację prawym przyciskiem myszy i wybrać Edytuj szkic.
Przed edycją szkicu należy kliknąć WidokWidok i wyczyścić Relacje szkicu.. Umożliwia to użycie narzędzia Inteligentny wymiar .
Płaszczyzna umieszczenia Zmiana płaszczyzny umieszczenia dla tej operacji z biblioteki może spowodować błędy wymagające edycji odniesień lub szkicu operacji z biblioteki.
Konfiguracje Należy kliknąć prawym przyciskiem myszy operację z biblioteki, wybrać Edytuj operację i w części Konfiguracje wybrać inną konfigurację.

Kiedy zmianie ulegnie konfiguracja, do której istnieje odniesienie w operacji z biblioteki, oryginalna część z biblioteki jest załadowana ponownie, aby wszelkie modyfikacje uczynione do części z biblioteki zostały uwzględnione ze zmianą.
Połącz z częścią z biblioteki Należy kliknąć prawym przyciskiem myszy operację z biblioteki, wybrać Edytuj operację i w części Konfiguracje wybrać lub wyczyścić Połącz z częścią z biblioteki.

Nie można edytować operacji wstawionej z biblioteki.

Odniesienia Edytować Odniesienia w folderze Odniesienia dokumentu operacji z biblioteki (*.sldlfp).
Wymiary bazujące Aby wyświetlać Wymiary bazujące, wymiary muszą być w folderze Wymiary bazujące dokumentu operacji z biblioteki (*.sldlfp).
Wymiary rozmiaru Wybrać Zastąp wartości wymiarów

Opcja Połącz z częścią z biblioteki jest usunięta po wybraniu opcji Zastąp wartości wymiarów.
