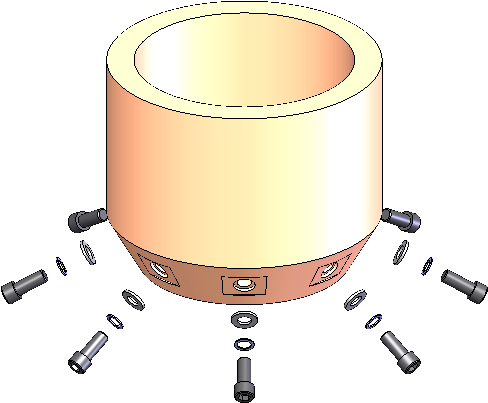

Você pode exibir as informações de vista explodida nos documentos de montagem do seu aplicativo CAD abertos no eDrawings.
Nos arquivos de montagens do SOLIDWORKS, quando você publica arquivos de montagem do eDrawings (.easm) que contêm informações de vista explodida, essas informações são salvas automaticamente com o arquivo do eDrawings. Se você tiver várias configurações com as informações de vista explodida, as informações de cada configuração são também salvas. Você pode também ter várias vistas explodidas por configuração.
Você pode visualizar as etapas explodidas rotacionais salvas nos arquivos de montagem criados com o SOLIDWORKS 2014 ou versão posterior. Você pode também ver as etapas explodidas que giram um componente com ou sem translação linear no software eDrawings.
Você pode usar a tela Vistas explodidas para alternar entre os estados de vista explodida e recolhida. Quando um modelo é explodido, você pode usar todas as eDrawings ferramentas Profissionais, tais como Mover, Medida e Seção, assim como as ferramentas de animação, zoom, girar e panorâmica do eDrawings.
Você não pode criar uma vista explodida nem editar sua definição no eDrawings.
Explosões radiais estão disponíveis apenas para montagens do eDrawings (.easm).
Para exibir vistas explodidas:
