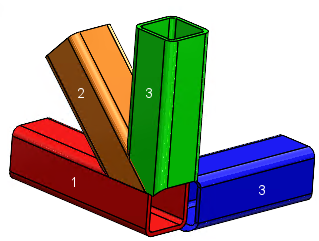

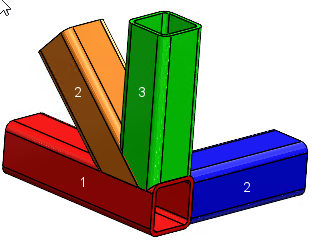

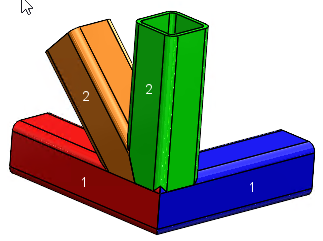

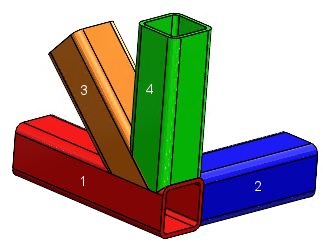

Este tópico apresenta exemplos de cantos complexos com várias ordens de aparagem.
Membro no Grupo de membros de ferramenta de aparar

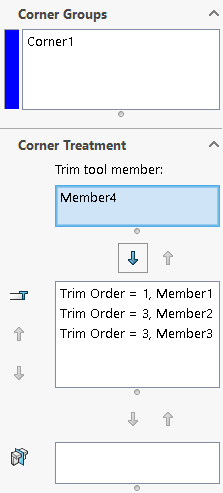

No PropertyManager de Canto complexo, quando você move um membro do grupo Corte de corpo para o grupo Membro da ferramenta de aparar, os membros restantes são aparados. A aparagem é baseada em:
- nas ordens de aparagem dos membros restantes
- na posição do membro que é movido para o grupo Membro de ferramenta de aparar.

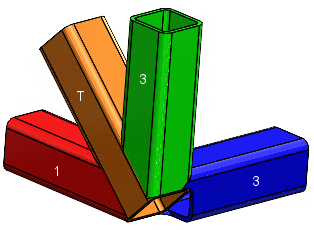

No exemplo a seguir, T representa que o membro 4 foi movido para o grupo Membro de ferramenta de aparar.
Membro no Grupo de Ferramentas Planar

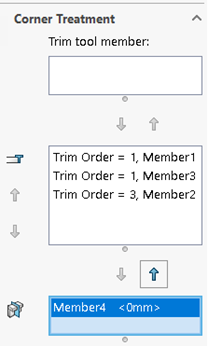

No PropertyManager de Canto complexo, quando você move um membro para o grupo Ferramenta Planar, o membro movido é aparado. A aparagem é baseada nas ordens de aparagem e nas posições dos membros em contato com o membro movido.

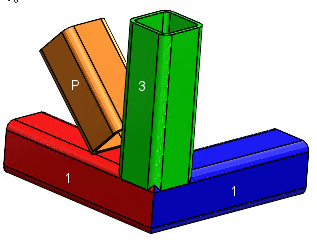

No exemplo a seguir, P representa que o membro 4 é movido para o grupo Ferramenta Planar.
