Adicionar recursos de biblioteca que incluem referências

É possível adicionar um recurso de biblioteca a uma peça arrastando-o da Biblioteca de projetos para a peça. Também é possível arrastar o recurso de biblioteca e colocá-lo em um plano.

1. Com a peça alvo aberta, clique na guia Biblioteca de Projetos no Painel de tarefas.
2. Selecione a pasta Biblioteca de projetos.
3. Navegue até localizar o recurso de biblioteca que deseja adicionar.
4. Selecione o recurso de biblioteca no painel inferior e arraste-o para a face da peça ou plano.
5. No PropertyManager, em Configurações:
   • Selecione uma configuração.
   • Selecione Vincular à peça da biblioteca se desejar que o recurso de biblioteca inserido seja atualizado sempre que o recurso de biblioteca pai for atualizado.

   Uma vez selecionada a configuração, o PropertyManager fará o ajuste caso o recurso de biblioteca inclua referências.

   Se a peça da biblioteca incluir referências, o seguinte será exibido:

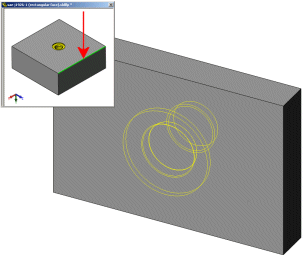

   • Na área de gráficos. Uma janela de visualização que realça a primeira referência a selecionar.
   • PropertyManager. O grupo Referências que lista as referências necessárias para inserir e localizar o recurso de biblioteca.




6. Selecione cada aresta (ou outras entidades como planos) da peça que corresponde às arestas ou outras entidades realçadas na janela de visualização.
   Isso posiciona o recurso de biblioteca.


7. Em Dimensões de localização, clique em Valor para editar as dimensões e reposicionar o recurso de biblioteca.



8. Em Dimensões de tamanho, selecione Substituir valores de dimensão para criar uma configuração personalizada.

   Em Configurações, a opção Configuração personalizada é realçada.

   Se a opção Vincular à peça da biblioteca for selecionada em Configurações, você será solicitado a limpar a opção se desejar especificar dimensões personalizadas nessa instância.

9. Clique em Valor para editar as dimensões da peça da biblioteca.
10. Clique em .
