Você pode alterar o estilo de exibição de dimensões de execução angular existente.
Para alterar a exibição de dimensões de execução angular:
Na área de gráficos, clique com o botão direito em uma dimensão de execução angular que está no
flange. No PropertyManager Dimensão,, na guia na, escolha entre as seguintes opções:
| Opção |
Descrição |
|---|
|

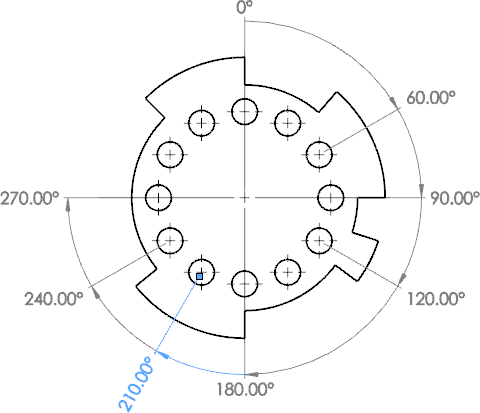

Exibir como dimensão em cadeia
|
Exibe dimensões de execução angular como dimensões em cadeia. |
|---|
|

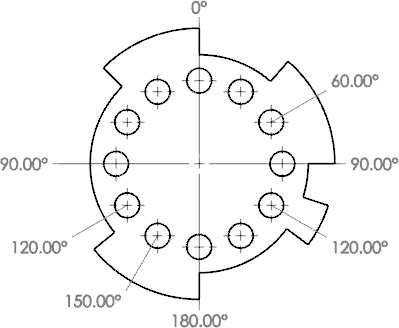

Executar bidirecionalmente
|
Faz com que todas as dimensões angulares sejam executadas a partir da base na direção mais próxima. Nenhuma dimensão é maior que 180° em relação à base.
|
|---|
|

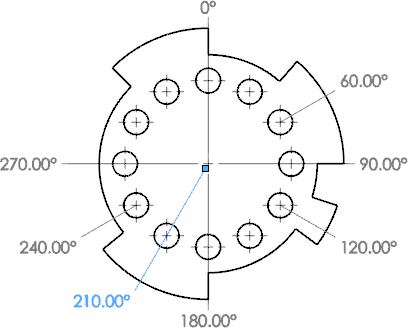

A linha de extensão se estende a partir do centro do conjunto
|
Estende a linha de extensão até o centro do conjunto de dimensões.
|
|---|
|
Posição de texto personalizada
|
Altera a posição do texto para a dimensão selecionada. Por exemplo, clique em  para inserir o texto em linha.
|
|---|
