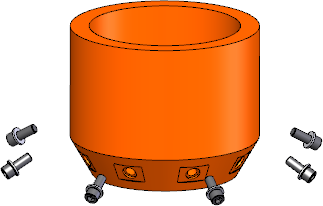

Explosão radial Você pode explodir componentes alinhados radialmente/cilindricamente a um eixo em um passo. Você pode explodi-las radialmente divergindo-as ao longo de um eixo. Para explodir radialmente componentes em torno de um eixo: Em uma montagem, clique em Vista explodida (barra de ferramentas Montagem) ou Inserir > Vista explodida. No PropertyManager de Explosão, em Adicionar uma etapa, clique em Etapa radial . Em Componentes da etapa de explosão , selecione os componentes para explodir. Na área de gráficos, arraste e solte a alça. Clique em . Tópico paiCriar vistas explodidas (Montagens) Autodimensionamento de componentes Usar uma vista explodida de uma submontagem ou de uma peça multicorpos Editar uma etapa de explosão (montagens) Editar uma etapa de explosão Incluindo rotações nas vistas explodidas
