Você pode variar o espaçamento linear ou angular de instâncias individuais de padrões de componentes lineares e circulares para substituir o espaçamento do padrão.

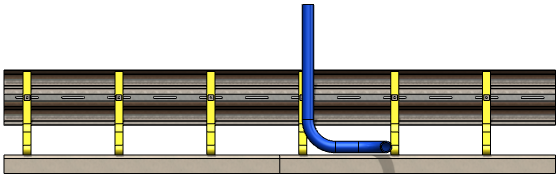

Este exemplo modifica uma instância de um padrão de componente linear movendo um suporte para longe de um tubo.
Para modificar uma instância em um padrão:
- Abra um modelo que contém um padrão de componente linear.
- Na árvore de projeto do FeatureManager, clique com o botão direito do mouse no padrão de componente linear e clique em Editar recurso
.
- No PropertyManager, em Instâncias a substituir, clique em Instâncias modificadas
. Na área de gráficos, as opções cor-de-rosa são exibidas nas instâncias padrão.
- Clique na ordem de seleção para a instância mais próxima ao tubo e clique em Modificar instância.

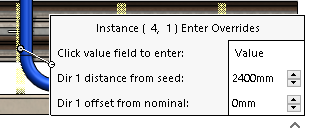

- Na chamada, modifique o valor para Deslocamento do Dir 1 do nominal para -60 mm e clique fora da chamada.
Uma instância de sombra aparece na nova posição.
- No PropertyManager, clique em
. O suporte não está mais atrás do tubo.
