Tratamento de cantos semelhantes nos sistemas de estrutura

Você pode usar Agrupar cantos semelhantes para agrupar cantos semelhantes, aplicar um tratamento de canto ao grupo e editar os grupos conforme necessário.

Isso é útil para arquivos de sistemas estruturais grandes que têm vários cantos.
  1. Abra o arquivo do sistema estrutural.
  2. Na árvore de projeto do FeatureManager®, clique em Gerenciamento de cantos e selecione Editar recurso.
  3. No PropertyManager de Gerenciamento de canto, em Cantos, selecione um canto.
  4. Clique em Agrupar cantos semelhantes.

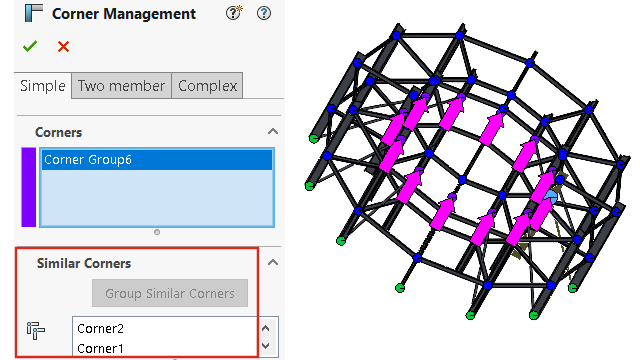

    Os cantos semelhantes são agrupados, aparecem como Grupo de cantos xx em Cantos no PropertyManager e realçados com setas na área de gráficos.
  5. Aplique o tratamento de canto ao grupo.

A árvore de projeto do FeatureManager agrupa os cantos semelhantes como Grupo de cantos XX. No PropertyManager Gerenciamento de cantos, você pode editar um grupo de cantos semelhantes e remover um canto do grupo. Você pode adicionar esse canto de volta ao grupo de cantos semelhantes, se necessário.

  • Clique com o botão direito em um canto do grupo e selecione um dos seguintes itens:
    Remover do grupo de cantos Remove o canto selecionado do grupo de cantos semelhantes
    Clique com o botão direito do mouse no canto removido e selecione Incluir de volta no grupo cantos.
    Zoom na seleção. Aumenta o zoom no canto selecionado
    Limpar seleções Desagrupa os cantos
    Para desagrupar os cantos, você também pode clicar com o botão direito do mouse no grupo e selecionar Dissolver grupo de cantos.
    Personalizar menu Permite selecionar o menu de contexto

    Você pode usar tratamento de canto semelhante para cantos simples, de dois membros e complexos.
