Manipular componentes inseridos

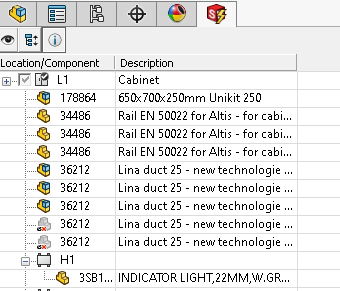

Cada componente da lista de componentes possui um ícone para identificar se está inserido na área de gráficos.

Os itens do menu de atalho mudam para fornecer as seguintes opções:

Ícone	Descrição
Adicionar	. Componente. Permite criar o componente (marca e peça do fabricante). . Peça do fabricante do componente. Permite pesquisar uma nova peça do fabricante. Depois de selecionar um material, você pode especificar a quantidade. . Régua de bornes. Permite criar uma régua de bornes. . Conector. Permite criar um conector. . CLP. Permite criar um CLP. . CLP:Peça do fabricante de CLP: Permite criar um CLP a partir de uma peça do fabricante. . Placa do circuito impresso. Permite criar uma placa de circuito impresso.
	Pesquisar componente. Utiliza filtros para localizar um componente na lista de componentes do projeto elétrico.
	Zoom. Amplia a montagem 3D associada ao componente selecionado.*
	Ocultar/Mostrar. Oculta ou mostra a montagem 3D associada ao componente selecionado.*
	Abrir peça 3D. Abre a montagem 3D que representa o componente.*
	Substituir. Permite selecionar outro arquivo para representar o componente.*
	Dissociar. Desvincula a montagem 3D associada ao componente.*
	Download de peça 3D do SOLIDWORKS. Abre a Ferramenta de download de arquivo CAD para baixar uma peça 3D.
	Propriedades. Permite editar o componente (marca e peça do fabricante).
	Alterar localização. Altera a localização associada ao símbolo.
	Alterar função. Altera a função associada ao componente.
	Inserir na régua de bornes. Insere o componente em uma régua de bornes que você escolhe no seletor de régua de bornes.
	Atribuir peças do fabricante. Atribui uma ou mais peças do fabricante ao componente.
	Excluir peças do fabricante. Remove as peças do fabricante associadas ao componente.
	Definir como componente permanente. Ativa uma propriedade no componente para manter o componente selecionado no projeto. Ao excluir todos os elementos gráficos (símbolos ou miniaturas 2D), o componente é removido, a menos que você especifique o componente como permanente.
	Excluir. Remove o componente selecionado. Para excluir um componente, você deve excluir todos os símbolos que representam esse componente.
	Excluir modelo 3D. Remove a montagem 3D associada ao componente. O componente não é removido.*
