Propriedades de configuração de desenho de CLP (ANSI)

Este tópico explica os parâmetros na configuração padrão ANSI para desenhos de CLP.

Geral

Nome Descrição
Geral
Nome O nome do arquivo de configuração do desenho PLC.
Descrição Uma descrição em todos os idiomas compatíveis com o aplicativo.

Tamanho

Nome Descrição
Geral
Orientação A direção do desenho do módulo.
  • Horizontal: Insere o módulo na parte superior ou inferior do desenho.
  • Vertical: Insere o módulo à direita ou à esquerda.
Tamanho Todos os valores numéricos usam o sistema de unidade especificado na configuração do projeto elétrico.
A Largura do módulo A largura do módulo.
B Altura máxima do símbolo em um desenho A altura do módulo.
Canais
C Largura do separador do canal A largura da linha vertical que separa dois canais do CLP.
D Altura do canal A altura do canal.
Pentes O pente é composto pelos canais de agrupamento do elemento gráfico.
E Comprimento do pente A distância entre a parte esquerda do módulo e a linha vertical do pente.
F Altura do dente do pente A altura da linha vertical do pente.

Atributos

Gerencia a localização dos atributos inseridos. Você também pode editar esses atributos.
  • Abre o seletor de símbolos.
  • Remove o símbolo.
  • Abre o editor de símbolos.
Nome Descrição

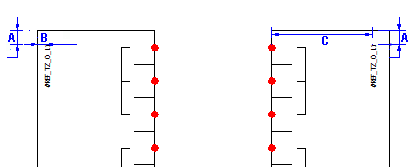

Informações (parte superior) Esses atributos são justificados à direita.
A Coordenada Y A distância entre a linha horizontal do módulo e o ponto de inserção dos atributos.
B X para um símbolo à esquerda A distância entre a linha horizontal do módulo e o ponto de inserção dos atributos de um símbolo do módulo inserido na parte inferior do desenho.
C X para símbolo à direita A distância entre a linha vertical do módulo e o ponto de inserção dos atributos de um símbolo do módulo inserido na parte superior do desenho.
Informações (parte inferior) Esses atributos são justificados à direita.
D Coordenada Y A distância entre a linha horizontal do módulo e o ponto de inserção dos atributos.
E X para um símbolo à esquerda A distância entre a linha vertical do módulo e o ponto de inserção dos atributos de um símbolo de módulo inserido à esquerda do desenho.
F X para símbolo à direita A distância entre a linha vertical do módulo e o ponto de inserção dos atributos para um símbolo do módulo inserido à direita do desenho.

Layout

Gerencia as configurações de layout do desenho do módulo do CLP. As configurações na seção Geral estão disponíveis apenas para representações verticais do módulo, especificadas na guia Tamanho.

Nome Descrição
Geral
Opções Opções de layout para símbolos inseridos:
  • Um símbolo por página
  • Um símbolo por coluna
  • Personalizado
Essas opções estarão disponíveis somente se você selecionar a orientação Vertical na guia Tamanho.
Tamanho da coluna O tamanho da coluna. A pré-visualização exibe uma linha vertical para mostrar esse valor.
Esta opção só estará disponível se você selecionar a opção de layout Um símbolo por coluna.
Ponto de inserção do símbolo Uma descrição em todos os idiomas compatíveis com o aplicativo.
A Coordenada Y A coordenada Y correspondente ao ponto de inserção do módulo.
B X para um símbolo à esquerda A coordenada X correspondente ao ponto de inserção do módulo quando o aplicativo desenha o módulo à esquerda do desenho.
C X para símbolo à direita A coordenada X correspondente ao ponto de inserção do módulo quando o aplicativo desenha o módulo à direita do desenho.

Ponto de conexão

Define o símbolo usado para propagar o número do borne. Este símbolo deve conter o atributo #P_TAG_0.
  • Abre o seletor de símbolos.
  • Remove o símbolo.
  • Abre o editor de símbolos.
Nome Descrição
Símbolo à esquerda
Símbolo à direita

Circuitos

Define os símbolos e macros associados a um tipo de circuito para uma representação gráfica à esquerda ou à direita do desenho. O aplicativo examina os circuitos do módulo na ordem em que são exibidos no gerenciamento do CLP. O circuito do módulo é comparado aos circuitos na lista de configuração. Assim que os circuitos corresponderem, o aplicativo salvará a configuração selecionada e a usará para inserir o módulo.

Nome Descrição
Tipo de circuito Especifica o tipo de circuito.
Direção Especifica a direção da inserção do módulo:
  • Esquerda: O aplicativo insere o módulo no lado esquerdo do desenho.
  • Direita: O aplicativo insere o módulo no lado direito do desenho.
  • Indefinido: O aplicativo não insere o módulo. O aplicativo continua para os próximos circuitos até encontrar um definido como esquerda ou direita.
Excluir associação de tipo de circuito Dissocia um símbolo ou macro do circuito ou exclui as associações existentes.
Símbolos padrão do canal do CLP Seleciona os símbolos que representam o interior do módulo para inserção na parte esquerda ou direita do desenho. Essas configurações estão associadas ao circuito selecionado.
Macro conectada aos canais Gera automaticamente o diagrama vinculado ao módulo para inserção na parte esquerda ou direita do desenho. Você pode associar uma macro a cada tipo de circuito.

Dados do arquivo

Define os parâmetros para a geração automática de informações a serem transferidas para as propriedades do desenho do PLC da régua de bornes. Clicar na coluna direita permite abrir o Gerenciamento de fórmulas.

Nome Descrição
Descrição Permite definir os parâmetros para a geração automática dos dados a serem transferidos para a descrição do desenho da régua de bornes.
Dados do usuário/Dados traduzíveis Permite especificar os parâmetros para a geração automática de dados a serem transferidos para os dados do usuário do desenho da régua de bornes.
