Propriedades de configuração do desenho da régua de bornes (DIN)

Este tópico explica os parâmetros na configuração padrão DIN para desenhos de régua de bornes.

Um arquivo de configuração do desenho da régua de bornes contém todos os parâmetros do layout da régua de bornes, agrupados por tema. Você pode criar quantos arquivos de configuração desejar. As configurações são agrupadas na caixa de diálogo Gerenciamento de configuração do desenho da régua de bornes.

O editor do arquivo de configuração exibe uma visualização dos parâmetros selecionados. Você pode desativar a visualização selecionando Pré-visualização do desenho na parte inferior da caixa de diálogo Configuração do desenho da régua de bornes.

Geral

Esta guia permite nomear o arquivo de configuração e fornecer uma descrição em qualquer um dos idiomas aceitos pelo software. A alteração de um nome o atualiza automaticamente em todas as interfaces (por exemplo, Configurações ou uma lista de réguas de bornes).

Nome Descrição
Nome O nome do arquivo de configuração. Esse valor se propaga automaticamente para todas as interfaces nas quais a configuração aparece.
Descrição Descrição da configuração. Você pode especificar uma descrição em vários idiomas.

Grade

Esta guia permite gerenciar o layout da representação gráfica da régua de bornes no desenho.

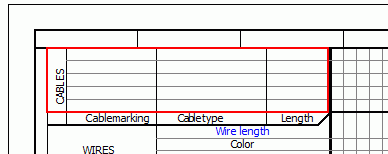

Desenhar uma régua de bornes em conformidade com a norma DIN requer um símbolo específico que represente uma grade apresentando os dados relativos à régua de bornes. A parte inferior da caixa de diálogo permite controlar o bloco de grade usado e o formulário associado às réguas de bornes.

Nome Descrição
Bloco de grade Os símbolos da grade estão disponíveis na biblioteca de símbolos. Ícones específicos permitem que você selecione e edite novamente o símbolo. Os dados são propagados nos atributos.
Formulário Exibe o formulário no qual os desenhos serão desenhados:
  • Formulário padrão: o formulário associado aos desenhos da régua de bornes na configuração do projeto elétrico
  • Formulário específico para esta configuração: todas as réguas de bornes que usam essa configuração são geradas com este formulário
O canto esquerdo inferior do formulário deve estar posicionado nas coordenadas (0,0). Todos os parâmetros do layout são movidos e baseados neste ponto. Os ícones específicos permitem que você selecione e edite o layout da página.
Abre o Seletor de símbolos, permitindo que você altere o símbolo associado ao símbolo padrão.
Remove o símbolo associado.
Abre o Editor de símbolo permitindo que você modifique o símbolo selecionado.
Geral

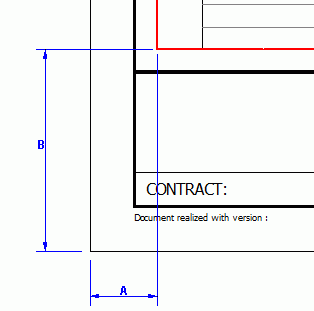

A Coordenada X Permitem controlar a diferença A em X entre o ponto de inserção do bloco da grade e a origem do formulário (0,0).
B Coordenada Y Permitem controlar a diferença B em Y entre o ponto de inserção do bloco da grade e a origem do formulário (0,0).
Orientação da régua de bornes Define a direção que gera os dados para a representação da régua de bornes.
Número de vias por desenho Define o número máximo de vias que um desenho pode conter (número de colunas em uma régua de bornes horizontal).
Número de cabos na origem Define o número de cabos gerenciados na parte da Origem.
Número de cabos no destino Define o número de cabos gerenciados na parte do Destino.
O SOLIDWORKS Electrical gera bornes em um novo desenho quando, ao menos um desses três parâmetros (Número de vias por desenho, de cabos na origem e de cabos no destino), alcançar o valor máximo definido na configuração.

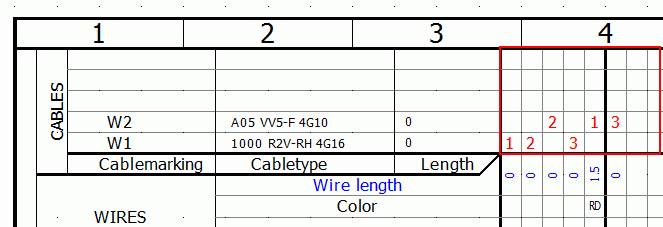

Fórmula para indicar a via do cabo conectado Abre o Gerenciamento de fórmulas para definir os parâmetros do texto de exibição da via do cabo.

Conexões

Bridges permite que você conecte dois ou mais bornes utilizando pontes (ou ligações).

Nome Descrição
Geral
Diâmetro do ponto Permite especificar o diâmetro (A) dos pontos que representam a conexão em ponte no borne.
Deslocamento da conexão Permite especificar a distância (B) entre duas linhas que representam uma ponte.
Distância para desenhar pontes na parte inferior ou à esquerda Permite definir a distância (C) entre a origem do bloco da grade e a ponte no lado do Destino.
Distância para desenhar pontes na parte superior ou à direita Permite definir a distância (D) entre a origem do bloco da grade e a ponte no lado da Origem.
Cor Permite especificar a cor para desenhar a ponte (ponto e linha).
Pontes automáticas Cria uma ponte nos bornes conectados no mesmo equipotencial.
Cor Permite especificar a cor para desenhar as pontes automáticas.
Mostrar fio Mostra ou oculta o fio conectado no borne quando ele se conecta a outro.

Dados do arquivo

Esta guia permite definir os parâmetros para a geração automática de informações a serem transferidas para as propriedades do desenho da régua de bornes. Clicar na coluna direita permite abrir o Gerenciamento de fórmulas.

Nome Descrição
Descrição Permite definir os parâmetros para a geração automática dos dados a serem transferidos para a descrição do desenho da régua de bornes.
Dados do usuário/Dados traduzíveis Permite especificar os parâmetros para a geração automática de dados a serem transferidos para os dados do usuário do desenho da régua de bornes.
