Inserir dispositivos

Você pode inserir e especificar dispositivos.

1. Insira as canaletas usando um dos seguintes métodos:
   • Clique em Layout do painel > Inserir layout 2D .
   • Clique com o botão direito do mouse na referência do dispositivo e clique em Inserir.
   • Clique duas vezes na referência do dispositivo.

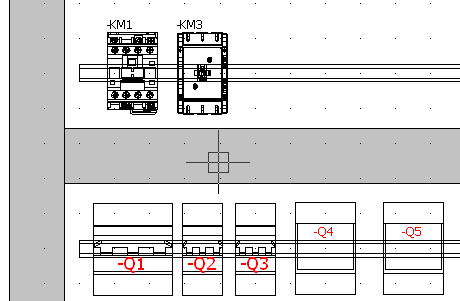

   Se um layout 2D estiver associado à peça do fabricante, ele será inserido. Se nenhum símbolo estiver associado, um símbolo genérico (por exemplo, EW_2D_CircuitBreaker para um disjuntor) será inserido usando as dimensões da peça do fabricante.

   Caso selecione diversos componentes, a caixa de diálogo Ordem de inserção é aberta para ajudar você a gerenciar os símbolos associados e definir a ordem de inserção dos layouts 2D.

2. Para inserir outro símbolo ou editar um símbolo:
   1. Clique em Outro símbolo para selecionar outro símbolo associado a esta peça do fabricante.
   2. Selecione o ângulo de rotação do layout 2D e ajuste a direção de inserção do layout 2D. Clique no ponto de inserção na interface gráfica.
3. Opcional: Selecione Ocultar plano de fundo para colocar os elementos atrás do novo elemento.

   O fator de escala selecionado ao inserir o painel é usado ao inserir o dispositivo.



4. Opcional: Copie o dispositivo.
   A cópia de um dispositivo já existente na interface gráfica cria automaticamente um novo dispositivo, idêntico ao original.
5. Opcional: Clique com o botão direito do mouse no dispositivo e clique em Adicionar peça do fabricante.
   1. Na caixa de diálogo do fabricante, selecione uma nova referência.
   2. Confirme a seleção para inserir o layout 2D.
