PropertyManager Значение DimXpert

В окне Значение DimXpert PropertyManager (Менеджера свойств) можно задать метод отображения размеров и допусков.

Чтобы задать значения допуска по умолчанию и точности:

Нажмите Параметры > Свойства документа > DimXpert.

Справочные элементы

Элемент с допуском Верхняя плоскость P2.
При нанесении линейных размеров в окне PropertyManager отображается только Элемент с допуском .
Элемент исходной точки Нижняя плоскость P1.
Для получения дополнительных сведений об исходных элементах и элементах с допусками см. ASME Y14.5M -1994, параграф 2.6.1 или ISO 129.
Переставить элементы
  Примеры использования различных исходных элементов:

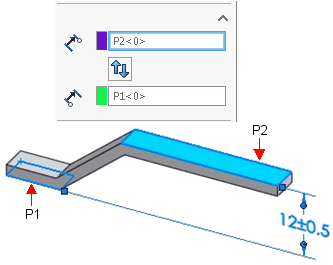

Исходный элемент = нижняя плоскость P1. Исходный элемент = верхняя плоскость P2.
Обозначение исходного элемента вместо стрелки означает исходный элемент.
Обратите внимание на то, что полученные размеры различаются.

Направление DimXpert

Этот параметр доступен, если наносится размер между двумя осевыми или линейными элементами. Параметры X, Y и Z связаны с системой координат детали и включаются для каждой оси детали, которая перпендикулярна осям элементов. См.
Ось элемента проходит вдоль оси Z, при этом включаются параметры X и Y.
Параметр нормали N ориентирует размер вдоль направления, определенного кратчайшим расстоянием между двумя элементами.
Параметр пользователя U ориентирует размер таким образом, что он параллелен кромке и перпендикулярен плоской грани.

В данном примере размер параллелен кромке.
См.

Стиль

Стиль для получения подробной информации.

Допуск/Точность

  Модификатор допуска Применяет к размерам и допускам в DimXpert обозначения на основе стандартов ISO 14405-1:2016.

Обозначения и другой текст можно добавлять непосредственно в размеры ISO и их допуски.
  Значение обозначения Для каждого условного обозначения отверстий с несколькими спецификациями перечисляются свои размеры. Эта функциональная особенность действует в отношении простых глухих отверстий, отверстий цековки, отверстий зенковки, объединенных размеров прорези и фасок.
Тип допуска Выберите в списке. Доступные для выбора элементы зависят от типа размера.
Максимальная вариация
Минимальная вариация
  Отобразить скобки Окружает значение допуска скобками.
Точность единиц измерения В списке можно выбрать количество знаков после запятой для значения размера.
Точность допуска В списке можно выбрать количество знаков после запятой для значения допуска.
Для отверстий и валов:
Классификация (Посадка, Посадка с допуском или Посадка (только допуск)). При выборе категории Посадка отверстия или Посадка вала (см. ниже) список для другой категории (Посадка отверстия или Посадка вала) будет выбран в соответствии с классификацией.
Посадка отверстия и Посадка вала (Посадка, Посадка с допуском или Посадка (только допуск)). Выберите в списках или введите нужный текст.
Двунаправленные допуски (Максимальная вариация и Минимальная вариация) доступны при выборе типа Посадка с допуском или Посадка (только допуск), если задана категория Посадка отверстия или Посадка вала, но не обе.
  Отобразить допуск (Посадка, Посадка с допуском или Посадка (только допуск)) Выберите один из следующих параметров:

Группа с линией

Группа без линии

Линейное отображение

Первичное значение

Этот параметр доступен только для чтения. В нем отображается имя и значение размера.

Текст размера

  Количество экземпляров Отображается количество экземпляров в массиве.
  Текст Размер автоматически отображается в поле и обозначен как <DIM>. Поместите указатель в любом месте поля, чтобы вставить текст.
Для отверстий используется формат, заданный в файле txcalloutformat.txt. Для получения дополнительной информации см. Линейный размер DimXpert, Файл для уловных обозначений.
Для некоторых типов размеров дополнительный текст отображается автоматически. Например, Обозначение отверстия для отверстия цековки отображает диаметр и глубину отверстия (отображается как <MOD-DIAM><DIM><HOLE-DEPTH>xx). В условных обозначениях отверстия для отверстий, созданных в окне "Отверстие под крепеж", отображается информация из этого окна. Можно редактировать текст и вставлять в него переменные из диалогового окна Переменные для условного обозначения отверстия .
Добавить скобки Можно отобразить управляемые (справочные) размеры со скобками или без них. Они отображаются со скобками по умолчанию.

Размер для осмотра
Размер по центру При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.

Сместить текст Смещает текст размера от линии размера с помощью выноски.
  Выровнять Текст можно выровнять по горизонтали, а для некоторых стандартов выноску можно выровнять по вертикали.
  • По левому краю , По центру , По правому краю .
  • Выровнять по верху , Выровнять по середине , Выровнять по низу .
  Условные обозначения Нажмите, чтобы разместить указатель в том месте, куда нужно разместить обозначение. Нажмите на значок обозначения или выберите Дополнительные обозначения , чтобы открыть библиотеку обозначений.
При добавлении обозначений на размеры следует соблюдать осторожность, поскольку эти обозначения могут изменить основное определение размеров и допусков.
  Все прописные Для выбранного размера или условного обозначения отверстия отображается текст в верхнем регистре в графической области. Снимите флажок, чтобы вернуться к смешанному регистру.

Двойной размер

Указывает, что размер отображается в системе единиц измерения для документа и двойными единицами измерения. И те, и другие единицы измерения указываются в меню Инструменты > Параметры > Свойства документа > Единицы измерения .

Точность единиц измерения В списке можно выбрать количество знаков после запятой для значения размера.
Точность допуска В списке можно выбрать количество знаков после запятой для значения допуска.
