Инструмент Defeature для деталей

Инструмент Defeature позволяет удалить элементы детали или сборки и сохранить результаты в новом файле, в котором элементы заменяются простым твердым телом (а именно, твердым телом без определения элементов или истории). Затем можно использовать новый файл совместно без отображения элементов проектирования модели.

В окне PropertyManager Defeature содержатся инструменты для автоматического или ручного выбора элементов для сохранения или удаления.

Чтобы открыть этот PropertyManager:

Выберите Defeature (панель инструментов "Инструменты") или Инструменты > Defeature.

До После

Производные конфигурации Defeature

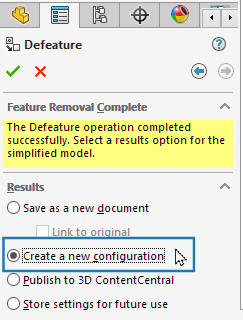

Можно сохранить версию детали с удаленными элементами в качестве производной конфигурации. В окне Defeature PropertyManager, на вкладке Удаление элементов завершено выберите Создать новую конфигурацию, чтобы создать производную конфигурации defeature.

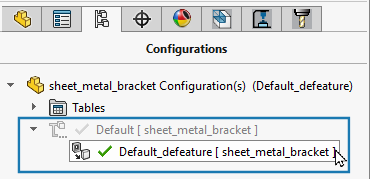

На вкладке Конфигурация версия детали с удаленными элементами появляется в качестве производной от родительской конфигурации.

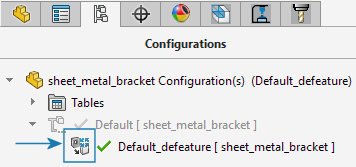

Чтобы изменить конфигурацию с удаленными элементами, нажмите на ней правой кнопкой мыши и выберите Редактировать Defeature. Если изменяется родительская деталь, на производной конфигурации defeature появляется предупреждение.

Чтобы обновить конфигурацию defeature в соответствии с измененным родительским файлом, нажмите правой кнопкой мыши на конфигурации defeature и нажмите Обновить Defeature.
Нельзя изменить производную конфигурацию defeature. Программное обеспечение предотвращает это во всех областях, где можно настраивать детали, таких как окна PropertyManager, пользовательские свойства, таблицы конфигурации, таблицы параметров и так далее.

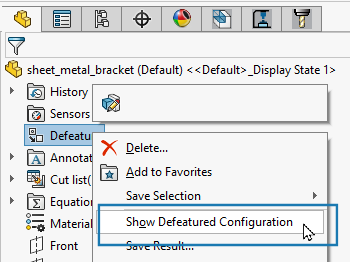

Можно переключаться между отображением родительской конфигурации и производной конфигурации defeature. Если отображается родительская конфигурация, то для переключения на конфигурацию с удаленными элементами выберите объект Defeature правой кнопкой мыши в дереве конструирования FeatureManager и нажмите Показать конфигурацию с удаленными элементами.

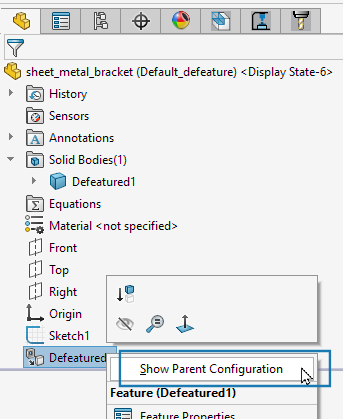

Для переключения обратно на родительскую конфигурацию, выберите функцию Defeature правой кнопкой мыши в дереве конструирования FeatureManager и нажмите Показать родительскую конфигурацию.
