С помощью DimXpert можно автоматически создать примечания для одного из двух компонентов сборки фиксированного или плавающего крепежа.

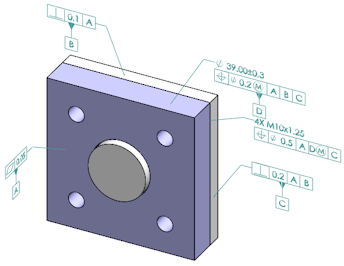

Программа использует примечания исходного компонента для создания примечаний в целевом компоненте. Для вычисления допусков используются формулы зафиксированных и плавающих крепежей, указанные в ASME Y14.5.
Чтобы автоматически создать примечания для одного из двух компонентов сборки фиксированного или плавающего крепежа с помощью DimXpert, выполните следующие действия.
- Нажмите .

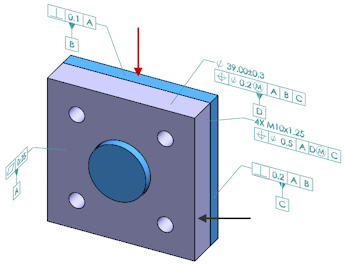

- В разделе Источник выберите исходный компонент (красная стрелка).
- В разделе Цель выберите целевой компонент (синяя стрелка).

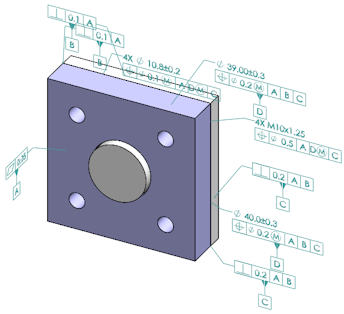

- Нажмите
.
