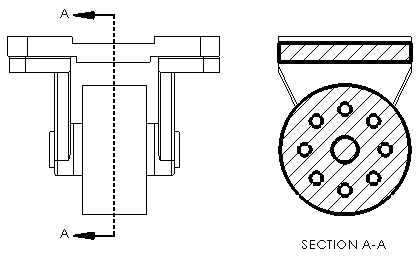

Выделение контуров В видах с разрезом можно выделить контур граней вырезов в соответствии со стандартом ISO 128-50. Как правило, это означает установку контура грани толще других линий модели в виде с разрезом. На уровень вышеВиды разрезов в чертежах Выделение контура в разрезе Чтобы выделить контур в разрезе: Выберите разрез в чертеже. В разделе PropertyManager Разрез выберите Выделить контур. Нажмите . Настройка типа линии для выделенных контуров Для настройки типа линии для выделенных контуров: В чертеже выберите Инструменты > Параметры > Свойства документа > Тип линии. В диалоговом окне в разделе Тип кромки выберите Выделенный контур разреза. Настройте параметры. Нажмите кнопку ОК.
Выделение контуров В видах с разрезом можно выделить контур граней вырезов в соответствии со стандартом ISO 128-50. Как правило, это означает установку контура грани толще других линий модели в виде с разрезом. На уровень вышеВиды разрезов в чертежах Выделение контура в разрезе Чтобы выделить контур в разрезе: Выберите разрез в чертеже. В разделе PropertyManager Разрез выберите Выделить контур. Нажмите . Настройка типа линии для выделенных контуров Для настройки типа линии для выделенных контуров: В чертеже выберите Инструменты > Параметры > Свойства документа > Тип линии. В диалоговом окне в разделе Тип кромки выберите Выделенный контур разреза. Настройте параметры. Нажмите кнопку ОК.
Выделение контура в разрезе Чтобы выделить контур в разрезе: Выберите разрез в чертеже. В разделе PropertyManager Разрез выберите Выделить контур. Нажмите .
Настройка типа линии для выделенных контуров Для настройки типа линии для выделенных контуров: В чертеже выберите Инструменты > Параметры > Свойства документа > Тип линии. В диалоговом окне в разделе Тип кромки выберите Выделенный контур разреза. Настройте параметры. Нажмите кнопку ОК.
