Создание симметричных угловых размеров

Можно создать несколько симметричных размеров в половину угла или в полный угол без необходимости каждый раз выбирать осевую линию.

Этот тип определения размеров может использоваться при создании эскизов для геометрии вращения, требующей нескольких угловых размеров или отображения полного углового размера.

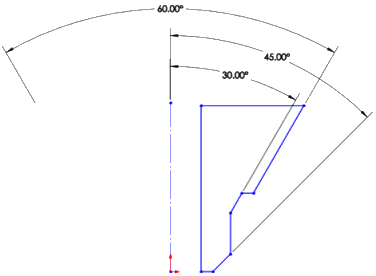

Несколько угловых размеров: половина угла и один полный

Как создать симметричный угловой размер

1. На эскизе с осевой линией и линиями или точками нажмите кнопку Автоматическое указание размеров Tool_Smart_Dimensions_Relations.gif (Панель инструментов Размеры/взаимосвязи) или выберите Инструменты > Размеры > Авто.
2. Выберите осевую и непараллельную линию.
3. Чтобы создать размер в половину угла, переместите указатель мыши в требуемое положение. Чтобы создать размер в полный угол, нажмите и удерживайте клавишу Shift.

   Когда указатель изменится, вы сможете разместить несколько угловых размеров с помощью осевой линии.
