Пример: выравнивание поверхности

Чтобы развернуть поверхность:

  1. В открытой детали нажмите Выравнивание (панель инструментов Поверхности) или Вставка > Поверхность > Выравнивание.
    Откроется окно PropertyManager Выравнивание.

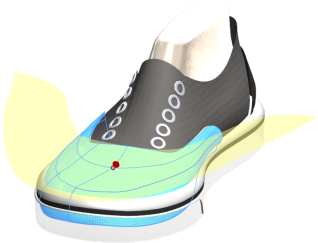

  2. Выберите грани в графической области из дерева проектирования FeatureManager.

  3. Затем выберите вершину.

    Отобразится предварительный вид развернутой поверхности.

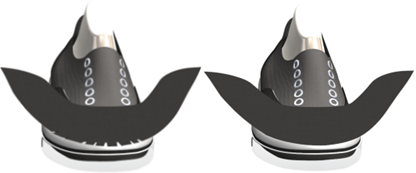

  4. В PropertyManager нажмите Рельефные подрезки.

    Можно выбрать кривые или эскизы для выполнения вырезов для снятия напряжения в развернутой поверхности. В данном примере элементы эскиза перпендикулярны кромке.

    Также можно указать, следует ли включать рельефные подрезки.

  5. Можно транспонировать на развернутую поверхность дополнительные элементы эскиза, кривые и линии. При этом невозможно изменить эскиз для элемента с развернутой поверхностью. Для использования элементов в других эскизах воспользуйтесь инструментом Преобразование объектов.

  6. Чтобы добавить эпюру деформации, щелкните правой кнопкой мыши на развернутой поверхности в графической области и выберите Эпюра деформации.
