Чертежные виды плоского массива могут отображать примечания по линии сгиба или таблицы сгибов.
Примечания по линии сгиба листового металла также поддерживают:
- Изменение содержимого.
- Изменение формата по умолчанию. Отредактируйте
каталог_установки\lang\language\bendnoteformat.txt
- Сохранение возможностей сочетания. Изменение угла сгиба и направления в детали или радиуса сгиба, а также обновление примечаний в чертеже.
- Расположение примечаний. Изменение положения отображения примечаний по сгибу.
- Объединение заметок для коллинеарных сгибов Чтобы объединить примечания по сгибу в одно примечание, выберите несколько примечаний, щелкните их правой кнопкой мыши и выберите Объединить примечания по сгибу.
- Отмена объединения заметок для коллинеарных сгибов Чтобы разбить примечания, щелкните объединенные примечания правой кнопкой мыши и выберите Отменить объединение примечаний по сгибу.
Можно управлять точностью примечаний по линии сгиба листового металла, выбрав .
В окне PropertyManager
Чертежный вид можно выполнять следующие действия:
- Отображать или скрывать примечания по сгибу
- Задавать направление сгиба, радиус сгиба, порядок сгибов и допуск сгиба
- Редактировать текст, включая удаление R для параметра радиуса сгиба

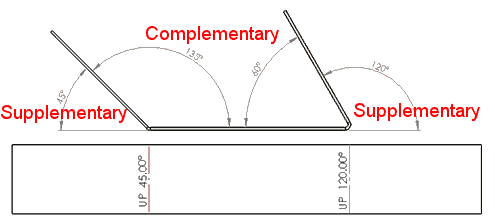

- Отображать дополнительные и вспомогательные углы сгиба
