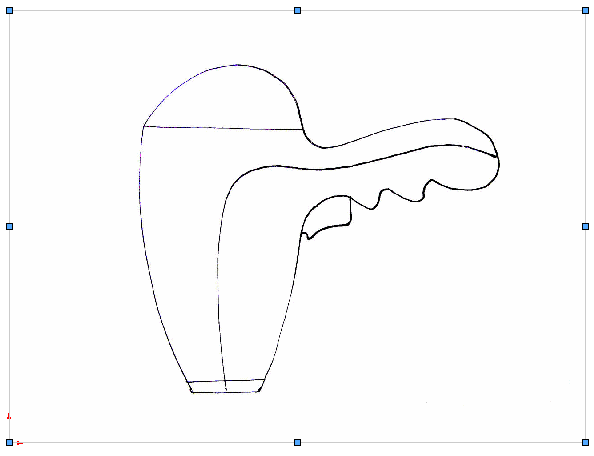

Картинка эскиза обеспечивает следующие функциональные возможности:
- Вставка картинок (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png,.psd) в плоскость эскиза.
- Использование картинок в качестве основы для создания двухмерных эскизов.
- Перевод растровых данных в векторные с помощью автотрассировки.
Картинка эскиза вставляется с координатой (0, 0) в исходную точку эскиза.
При вставке картинки эскиза файла .tiff разрешение ограничивается значениями 4096 x 4096. Файлы, превышающие это ограничение, разрезаются пополам, пока оба размера не попадут в допустимый диапазон. Например, при вставке файла .tiff размером 5000 x 3000, файл уменьшается до 2500 x 1500.
Параметры Картинка эскиза недоступны для эскизов, создаваемых в контексте сборки.
Рекомендации по автотрассировке
Autotrace — дополнение, которое позволяет отслеживать и преобразовывать изображения, например
.jpegs и
.bitmaps, в геометрию эскиза. Это дополнение наиболее эффективно работает с высококонтрастными изображениями.
- Исходное изображение должно быть изображением высокого качества с минимальным разрешением 300 точек на дюйм.
- Линии должны быть созданы ручкой на бумаге с точными контурами и высоким контрастом.
- Цвета должны быть настолько равномерными, насколько это возможно, в выбранной Вами области.
Вторая страница PropertyManager "Картинка эскиза" доступна только при условии активации дополнения Autotrace. Выберите и в появившемся диалоговом окне выберите "Autotrace".
Совместимость с функциональностью автотрассировки
- Можно использовать такие форматы изображений, как .bmp, .gif или .jpg. Анимированные форматы, такие как .gif или .avi, не поддерживаются.
- Autotrace можно применить к файлам детали или сборки (*.SLDPRT and *.SLDASM), но не к файлам чертежа (*.SLDDRW).
