Для уменьшения размера сетки и ускорения моделирования можно заменить соединительный стержень сборки на соединитель "Соединительная тяга". Укажите геометрические объекты, к которым крепится соединитель "Соединительная тяга", и условия поддержки конечных соединений соединителя.
Соединитель "Соединительная тяга" доступен в SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium.
Соединитель "Соединительная тяга" представляет собой элемент балки с двумя конечными соединителями, соединяющими соединительную тягу с другими частями узла. Тип опоры для концевых соединений может быть жестким, шарнирным или сферическим в зависимости от фактической конфигурации крепления соединителя "Соединительная тяга".
Два торцевых соединения соединителя расположены в центре выбранных цилиндрических граней или круговых кромок. Формулировка распределенной связи соединяет конечные соединения балки (справочные узлы) со всеми соединительными узлами грани, кромки или вершины, к которым присоединен соединитель "Соединительная тяга". Распределенное соединение ограничивает движение соединяющих узлов перемещением и вращением опорных узлов. Соединительные узлы расположены в радиусе действия (радиус круглого стержня или квадратный корень значения [ширина x глубина] для прямоугольного стержня). Распределенное соединение создает более реалистичные поля напряжения и смещения в соединениях соединителя.
После запуска моделирования можно перечислить силы, действующие на соединитель "Соединительная тяга", такие как поперечная сила, осевое усилие, изгибающие моменты и крутящий момент. Отрицательное осевое усилие указывает на то, что на соединительную тягу оказывается сжимающее усилие. Правой кнопкой мыши нажмите Результаты
и нажмите Список сил соединителя.
Соединитель "Соединительная тяга" недоступен для термических исследований.
 |
| В этом механизме из пяти элементов можно заменить верхнюю тягу на соединитель "Соединительная тяга", который имеет сплошное круглое поперечное сечение и два концевых пятовых шарнира. |
 |

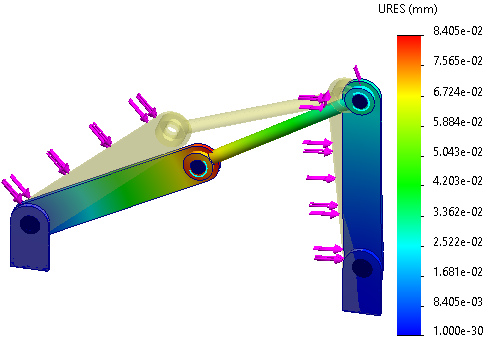

| Эпюра перемещения для механизма из пяти элементов. Недеформированная форма (светло-желтый) накладывается на деформированную форму. |
 |
| Эпюра перемещения для механизма из четырех элементов с соединителем "Соединительная тяга", заменяющим верхнюю тягу. Две эпюры перемещения идентичны. |
