PhotoView предлагает два способа предварительного просмотра отрисовок: в графической области (Интегрированный предварительный просмотр) и в отдельном окне (Окно предварительного просмотра).
Оба метода позволяют сделать изменения перед окончательной отрисовкой. Т.к. обновления непрерывны, можно экспериментировать с объектами управления, которые влияют на отрисовку без необходимости глубокого понимания функционирования каждого объекта управления. Когда Вы довольны результатом, можно провести окончательную полную отрисовку.

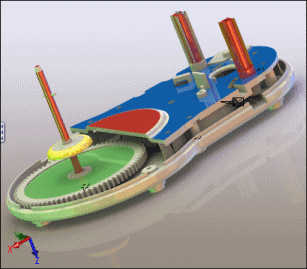

Предварительный просмотр непрерывно обновляется при изменении Вами модели, пошагово уточная модель. Изменения внешних видов, надписей, сцен и параметры отрисовки обновляются в реальном времени. При изменении части модели предварительный просмотр обновляется только для этих частей, а не для всей модели.

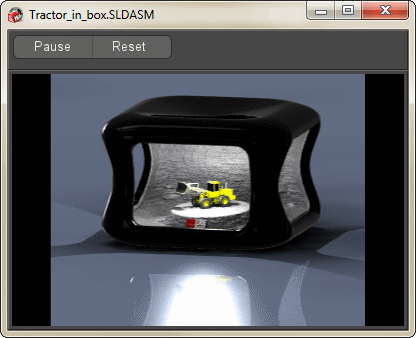

Окно предварительного просмотра PhotoView
Окно PhotoView Предварительный просмотр является отдельным окном в главном окне SOLIDWORKS.
Чтобы отобразить это окно, при наличии добавленного приложения PhotoView выберите .
Окно поддерживает соотношение сторон, указанное в PropertyManager Параметры PhotoView, при изменении размера окна.
Обновления прерываются, если внесенное изменение требует перестроения модели. После перестроения обновление продолжается. Можно прервать обновление из соображений быстродействия путем выбора параметра Пауза.
Параметры:
|
Пауза
|
Останавливает все обновления в окне предварительного просмотра. |
|
Сброс
|
Обновляет окно предварительного просмотра и восстанавливает передачу обновлений из SOLIDWORKS. |
|
Сохранить изображение предварительного просмотра
|
Открывается диалоговое окно Сохранение изображения, чтобы можно было сохранить предварительное изображение без окончательной отрисовки. |
|
Расширенная детализация
|
Непрерывное совершенствование качества предварительного изображения. Этот параметр можно использовать для получения максимально возможного качества в ограниченные сроки. Нажмите Сохранить изображение, чтобы сохранить изображение в его текущем состоянии. |
|
Предпросмотр в полном разрешении
|
Отрисовка изображения с полным размером, выбранным в разделе Размер изображения вывода в Параметры PhotoView 360 независимо от размера окна Предварительный просмотр. Используйте параметр Предпросмотр в полном разрешении, если требуется использовать параметр Сохранить изображение предварительного просмотра, а не формировать окончательную отрисовку. |
