При создании разреза в детали или сборке смещение вида может быть перпендикулярным к вспомогательной плоскости или к выбранной на данный момент плоскости.
В Разрезе PropertyManager в разделе Параметры сечения можно выбирать Метод смещения: Вспомогательная плоскость и Выбранная плоскость.
Все значения, которые вводятся для расстояния смещения, рассчитываются на основе вашего выбора. Направление стрелки перемещения в графической области обновляется в соответствии со следующими значениями:
- Значения Вспомогательной плоскости рассчитываются перпендикулярно к плоскости сечения в текущей ориентации.
- Значения Выбранной плоскости рассчитываются перпендикулярно к плоскости, выбранной в разделе Сечение 1 в PropertyManager.

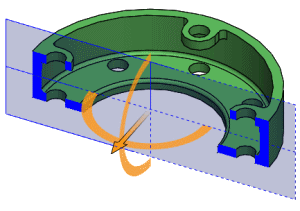

По умолчанию при вызове Разреза PropertyManager выбирается Вспомогательная плоскость. Смещение вида, как показано тройной стрелкой, перпендикулярно плоскости, выбранной в разделе Сечение 1, в данном случае это передняя плоскость:

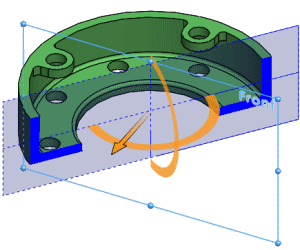

При повороте плоскости сечения с выбранным параметром Вспомогательная плоскость смещение вида остается перпендикулярным плоскости:

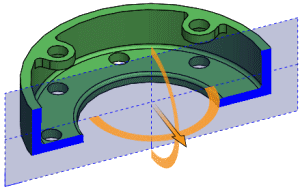

При изменении Метода смещения на Выбранная плоскость, смещение вида рассчитывается перпендикулярно выбранной плоскости, в данном случае это передняя плоскость:
