Инструмент Анализ отклонения – это инструмент диагностики, с помощью которого рассчитывается угол между гранями.
Чтобы применить анализ отклонения:
- Откройте модель с кромками, которые нужно исследовать.
|

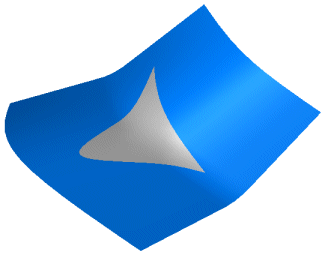

| Пример модели с использованием заполнения поверхности |
- Нажмите Анализ отклонения
на панели инструментов "Инструменты" или выберите .
Появится окно PropertyManager Анализ отклонения.
- В разделе Настройки для анализа
выберите кромки в графической области, которые необходимо изучить.
- Используйте ползунок для выбора Количество образцовых точек
и включения в анализ.
Количество точек основано на размере клиентской области окна. Если выбрать более одной кромки, образцовые точки будут распространяться поперек выбранных кромок, пропорционально длине кромки.
- Нажмите Вычислить.

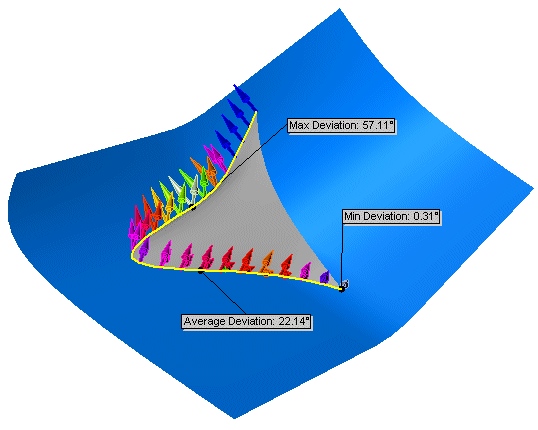

Цветные стрелки показывают величину отклонения. Появятся результаты для следующих критериев между смежными гранями:
|
Максимальное отклонение
|
Ошибка максимального отклонения вдоль выбранной кромки. |
|
Минимальное отклонение
|
Ошибка минимального отклонения вдоль выбранной кромки. |
|
Среднее отклонение
|
Среднее между максимальными и минимальным значениями вдоль выбранной кромки. |
Можно изменить цвета отображения для параметров Максимальное отклонение и Минимальное отклонение. Если требуется изменить цвета, выберите Редактировать цвет, чтобы отобразить цветовые палитры, затем выберите цвет для каждого типа отклонения и нажмите Вычислить, чтобы применить новые цвета.
