Отображение результатов SOLIDWORKS Simulation в графической области

Можно отобразить результаты SOLIDWORKS Simulation в графической области SOLIDWORKS вместе с другими компонентами или телами в модели, которые не являются частью процесса моделирования.

Таким образом, переключение между результатами моделирования и средой моделирования не требуется. Не подходит для отображения результатов моделирования в рамках тел и компонентов. Это отображение помогает маркетинговым целям и прогнозируемому проектированию. Ранее при выполнении моделирования для компонента в сборке отображался только компонент с результатами, а все другие компоненты были скрыты.
Примером прогнозируемого проектирования является внесение изменений в модель на основе результатов моделирования.

Доступно только для лицензий SOLIDWORKS Simulation.

Чтобы отобразить результаты SOLIDWORKS Simulation в графической области, выполните следующие действия.

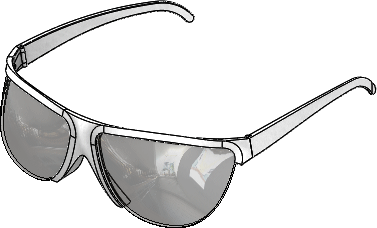

  1. Откройте сборку, которая содержит исследование моделирования, сохраненную вместе с ним.

  2. Выберите вкладку Статическое 1.
  3. В дереве исследования Simulation нажмите правой кнопкой мыши Статическое 1 /> и выберите Выполнить.
  4. Выберите вкладку Модель.
  5. Нажмите Экран Simulation (панель инструментов "Вид") или выберите Вид > Отображение > Экран Simulation .
    Если появится диалоговое окно Экран Simulation, нажмите кнопку ОК.
  6. В окне PropertyManager:
    1. В разделе Выбранный результат выберите объект для просмотра.
    2. Нажмите .
      Сборка отображается с помощью результатов моделирования в контексте сборки.

    Команда Экран Simulation отображает только список эпюр результатов для исследований, для которых загружены все данные моделирования. Чтобы загрузить все данные моделирования, выберите Simulation > Параметры > Параметры системы > Общие и выберите Загрузить все исследования Simulation при открытии модели (для открытия модели потребуется больше времени). Также можно загрузить данные моделирования для определенного исследования, нажимая на отдельные вкладки Simulation.
