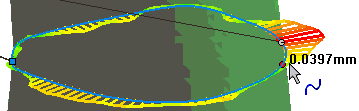

PropertyManager Análisis de desviación Utilice este PropertyManager para ver desviaciones entre la malla y otras entidades creadas con referencia a la primera. La desviación se muestra mediante mallas o espinas de colores. Coloque el cursor sobre la desviación para ver sus valores específicos. Si quiere, puede guardar toda la información en un informe de desviación detallado. Tipo de análisis Superficie a desviación de malla Una visualización en color en la malla muestra la desviación entre la superficie extraída y la malla. Para cada vértice de ésta, el software calcula el punto más cercano a la superficie. Curva a desviación de malla Las espinas de colores a lo largo de la curva muestran la desviación entre los puntos de muestra en la curva y los proyectados en la malla. Desviación de malla a malla Utilice una malla original como referencia para crear otra. Mida la malla original para asegurarse de que la malla permanezca dentro de la tolerancia. Parámetros del análisis Malla o submalla Seleccione la malla para la que esté analizando la desviación. , , Superficies, Curvas, Malla o submalla de origen Seleccione las entidades desde las que esté analizando la desviación para la Malla o submalla seleccionadas. Sensibilidad Configura el número de puntos de muestra utilizados. También controla el número de espinas que se muestran en curvas. Límite superior Configura el límite de desviación superior. Límite inferior (No disponible para Curva a desviación de malla). Configura el límite de desviación inferior. Calcular Muestra el análisis de desviación. Informe Guarda un informe de análisis de desviación como un archivo .txt. Análisis de desviación Configure los colores para mostrar el análisis de desviación. El software traza los valores entre los límites superior e inferior en colores que cambian constantemente. Los valores por encima y por debajo de los límites se trazan en un único color. Perspectiva general de ScanTo3D Creación semimanual: Referencia directa a la malla Medición de la desviación de malla
