Defeature: defeature completado

Para abrir la página Defeature completado del PropertyManager Defeature:

1. Haga clic en Defeature (barra Herramientas) o Herramientas > Defeature.
2. Para piezas multicuerpo y ensamblajes, seleccione el método Simplificar geometría en el PropertyManager.
   Para piezas con un único sólido, se abre el PropertyManager en la página Para conservar.
3. Haga clic en Siguiente hasta que aparezca la página Defeature completado.

Las opciones seleccionadas en el PropertyManager se guardan en el modelo original. Defeature aparece en el gestor de diseño del FeatureManager. Si seleccionó guardar el modelo en un archivo independiente, aparece el cuadro de diálogo Guardar como.

Resultados

Seleccione una de las siguientes opciones para administrar los resultados:

Guardar como nuevo documento	Guarda la pieza o el ensamblaje menos detallado en un archivo de pieza independiente. La pieza no tiene referencias a la pieza o al ensamblaje original. Para el método Silueta, se muestra una carpeta Grupo para cada grupo de simplificación en el gestor de diseño del FeatureManager. Si selecciona Fusionar grupos tras este paso, al definir grupos, el nombre de la carpeta es Fusionado. Las carpetas contienen una operación para cada uno de los sólidos generados por la simplificación. Para el método Simplificar geometría, el archivo de pieza tiene operaciones Simplificado1 . Si especificó que se permitiera movimiento en un ensamblaje, el modelo se guarda como un ensamblaje. Cada grupo que definió en la página Movimiento se guarda como un componente en el ensamblaje menos detallado. Seleccione Vincular a archivo original para vincular un modelo de Defeature al modelo original. Puede enlazar, desbloquear o romper las referencias externas, haciendo clic con el botón derecho del ratón en el modelo y seleccionando Referencias externas. Consulte .Bloquear y romper las referencias externas
Crear una nueva configuración	Guarda la simplificación como una configuración. Seleccione Incluir geometría de referencia de nivel superior para agregar la geometría de referencia (solo ensamblajes). Para evitar las referencias colgantes asociadas a un componente, no cambie el componente de la configuración simplificada a la configuración padre ni cambie un componente de la configuración padre a la configuración simplificada. Las referencias que pueden ser colgantes incluyen cotas y anotaciones asociadas. Disponible al seleccionar el método Silueta .
Publicar en ContentCentral 3D	Publica el modelo completamente detallado, que incluye las opciones de Defeature, en la cuenta de Servicios de proveedores en 3D ContentCentral. En Administración de contenido de Servicios de proveedores, en Operaciones, especifique Excluida para quitar los detalles de acuerdo con las opciones de Defeature cuando los usuarios configuran y descargan el modelo.

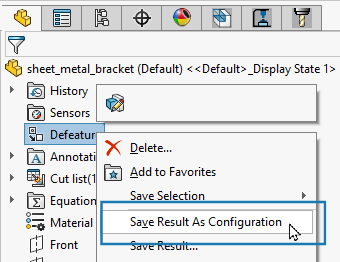

Guardar mi configuración para utilizarla en el futuro	Guarda las opciones de Defeature en el modelo original completamente detallado. Para las piezas: Si selecciona esta opción después de crear una entidad simplificada, aún puede guardar la simplificación derivada como una configuración. En el Gestor de diseño del FeatureManager, haga clic con el botón derecho en la entidad Defeature y haga clic en Guardar resultado como configuración para guardar la simplificación derivada como configuración.

En el gestor de diseño del FeatureManager, puede hacer clic con el botón derecho en Defeature y hacer clic en Editar operación ,Guardar resultado, Guardar resultado con vínculo, Cargar en 3DCC o Eliminar.
