Utilice los renderizados compuestos en la hoja de prueba de la iluminación de escena de PhotoView 360 para cambiar rápidamente la configuración de la luminosidad de renderizado, la luminosidad de fondo y la reflectividad de escena y ver una vista preliminar de estos cambios en tiempo real.
Las configuraciones de la iluminación principal de PhotoView 360 solo se pueden cambiar con una hoja de prueba. Las luces físicas como las direccionales, puntuales o concentradas que están en PhotoView 360 no se cambian.
Para abrir una hoja de prueba de iluminación de escena de PhotoView 360, realice una de las siguientes operaciones:
- Haga clic en .
- En la pestaña DisplayManager, haga clic en Ver escena, luces y cámaras y, a continuación, haga clic con el botón derecho en Luces de PhotoView 360 y haga clic en Hoja de prueba de iluminación de la escena.
- En el CommandManager Herramientas de renderizado o en la barra de herramientas Herramientas de renderizado, haga clic en Hoja de prueba de iluminación de escena
.
Propiedades de la iluminación

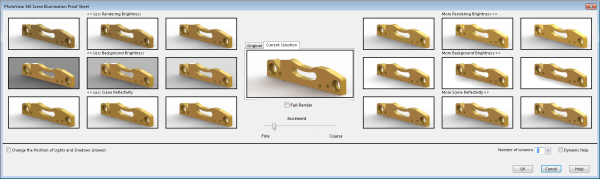

La parte superior del cuadro de diálogo muestra imágenes en miniatura del modelo como si apareciera con diferentes propiedades de iluminación.
Las vistas en miniatura de la izquierda muestran los resultados de la disminución de la luminosidad de renderizado, la luminosidad de fondo) y la reflectividad de escena. A la derecha, se muestran incrementos en estos valores. De forma predeterminada, aparecen tres columnas de miniaturas en cada lado. La opción Número de columnas le permite aumentar o disminuir el número de columnas.
Para experimentar rápidamente con cambios de iluminación, haga clic en una de estas vistas en miniatura. Esto actualiza la vista en miniatura selección actual en el medio del cuadro de diálogo en tiempo real. Una segunda pestaña permite cambiar para poder ver iluminación original del modelo.
Dejando el puntero sobre una imagen en miniatura muestra una imagen en miniatura más grande y valor de irradiación representado por esa miniatura en vatios por estereorradiante por metro cuadrado (W/srm^). Si la opción Ayuda dinámica está activada, cuando deja de mover el cursor, la ventana emergente cambia a una descripción de la propiedad de iluminación.
|
<< Menos luminosidad de renderizado
|
Reduce la cantidad de luz proyectada en el modelo desde el entorno de la escena. |
|
<< Menos luminosidad de fondo
|
Reduce el brillo del fondo. |
|
<< Menos reflectividad de escena
|
Reduce la cantidad de imagen de entorno que se refleja en el modelo. |
|
Original
|
Muestra la iluminación del modelo al abrir el cuadro de diálogo. |
|
Selección actual
|
Muestra los cambios realizados en el efecto de la iluminación. Si deja el cursor sobre la vista en miniatura, se muestran los valores de irradiación actual.
Por ejemplo:
Luminosidad de renderizado = 0,8 W/srm^2
Luminosidad de la imagen de fondo = 0,9 W/srm^2
Reflectividad de escena = 1.0 W/srm^2
Si realiza cambios y desea recuperar los valores originales, haga clic en Restablecer en la esquina inferior izquierda de la imagen.
|
|
Más luminosidad de renderizado >>
|
Aumenta la cantidad de luz proyectada en el modelo desde el entorno de la escena. |
|
Más luminosidad de fondo >>
|
Aumenta el brillo del fondo. |
|
Más reflectividad de escena >>
|
Aumenta la cantidad de imagen de entorno que se refleja en el modelo. |
|
Renderizado completo
|
Crea una vista más precisa del renderizado si contiene una de las siguientes opciones:- Luces físicas: luces puntuales, concentradas o direccionales
- Apariencias refractivas
- Efecto bloom
- Renderizado de contornos/dibujos animados
- Causticidad directa
|
|
Paso incremental
|
Controla el cambio del valor de las propiedades de iluminación de la luminosidad de renderizado, la luminosidad de fondo y la reflectividad. También controla la cantidad de rotación de entorno. Por ejemplo, si se configura el control deslizante como Fino, ya que lo mueve de izquierda a derecha, los valores de irradiación aumentarán en 1 W/srm^2. Si se configura el control deslizante como Grueso, los valores de irradiación aumentarán en 1,0 W/srm^2.
|
|
Número de columnas
|
Controla el número de columnas que aparecen en cada lado de la hoja de prueba. El valor predeterminado son tres columnas por lado, un total de seis columnas.
|
|
Ayuda dinámica
|
Si esta opción está activada, al pasar el cursor sobre una propiedad de iluminación, aparece una explicación detallada de la propiedad. |
Rotación de entorno
Cuando selecciona Cambiar la posición de las luces y sombras (más lento), dos conjuntos de miniaturas de entorno de rotación permiten girar el entorno alrededor del centro del suelo de la escena. Utilice estos controles si necesita mover la iluminación o los reflejos de la imagen de entorno a otra ubicación, como se muestra en el renderizado de PhotoView 360.
Los cambios realizados en la rotación de entorno no pueden realizarse en tiempo real. Como resultado, activar la rotación de entorno desactiva la edición de las propiedades de iluminación. Se recomienda trabajar en un conjunto de propiedades a la vez (las tres propiedades de iluminación o la rotación de entorno) y no ir de una a otra.
Los reflejos de entorno también están disponibles en los gráficos RealView.
|
<< Rotación de entorno negativa
|
Gira el entorno en el sentido de las agujas del reloj. |
|
Rotación de entorno positiva >>
|
Gira el entorno en sentido inverso al de las agujas del reloj. |
