Uso de 3DEXPERIENCE Exchange

El complemento 3DEXPERIENCE Exchange permite a los usuarios de SOLIDWORKS trabajar de forma segura con un paquete de contenido de una fuente de 3DEXPERIENCE, como la aplicación Design with SOLIDWORKS.

Primero debe recibir un paquete de contenido .SLDPKG de una fuente de 3DEXPERIENCE. El remitente le notifica y envía el paquete que guarda localmente en la ubicación definida como su espacio de trabajo. Para obtener más información acerca de la creación del paquete, consulte Exportación de datos de SOLIDWORKS desde 3DEXPERIENCE Platform. Los paquetes solo pueden contener archivos de SOLIDWORKS.

Para usar 3DEXPERIENCE Exchange:

  1. Para activar el complemento, haga clic en Herramientas > Complementos y en Otros complementos, seleccione 3DEXPERIENCE Exchange y haga clic en Aceptar.
    Si no ve el complemento, debe instalarlo. Descargue los archivos de instalación desde el sitio web de SOLIDWORKS.
  2. En el panel de tareas, abra la pestaña 3DEXPERIENCE Exchange y haga clic en Importar paquete.
  3. En el cuadro de diálogo, especifique la Carpeta del espacio de trabajo donde guarda el paquete, el Archivo de paquete y el Nombre del paquete, y haga clic en Importar.

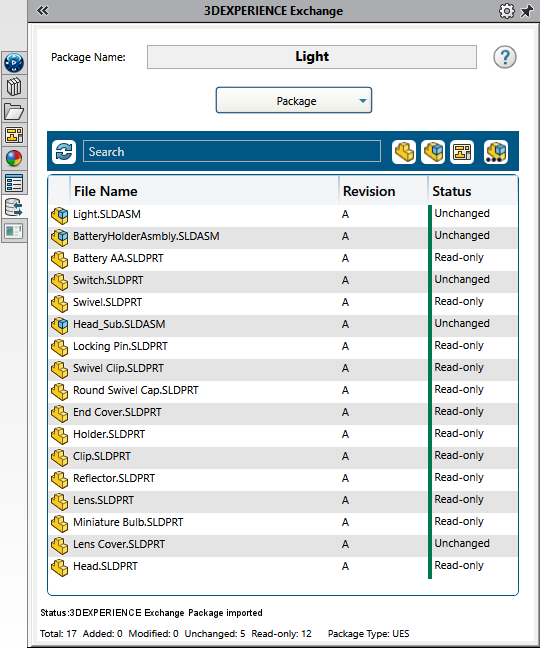

    El software extrae el contenido del paquete al espacio de trabajo y el paquete se activa. La lista de archivos del paquete aparece en 3DEXPERIENCE Exchange. La columna Estado indica los archivos que puede modificar (Sin modificar) y los que solo puede ver ( Solo lectura). Los colores de estado representan diferentes estados (Verde=Sin modificar, Naranja=Modificados, Azul=Referencia agregada).

  4. Para editar los archivos del paquete, haga clic con el botón derecho en un archivo y seleccione una opción de la lista.
    Opción Descripción
    Abrir Abre el archivo en SOLIDWORK para que pueda editarlo.
    Abrir carpeta contenedora Abre la carpeta del explorador de archivos que contiene el archivo.
    Comprobar referencias Abre el cuadro de diálogo Comprobar referencias que encuentra las referencias para el archivo e indica la ruta. Esto garantiza que todos los archivos a los que se hace referencia estén en el paquete.
    Quitar Elimina los archivos que agregó al paquete y los elimina del espacio de trabajo. Puede usar Shift + para seleccionar varios archivos y eliminarlos. No puede eliminar archivos de una fuente de 3DEXPERIENCE ni archivos añadidos que tengan una referencia a los archivos de origen de 3DEXPERIENCE.
    Puede filtrar por piezas, ensamblajes y ensamblajes de nivel superior.
  5. Para gestionar un paquete activo, haga clic en los comandos de Paquete y seleccione una opción de la lista.

    Opción Descripción
    Cerrar Cierra el paquete activo. Para editar otro paquete en tu espacio de trabajo, haga clic en Editar paquete y seleccione un paquete de la lista.
    Cambiar de nombre Resalta el campo Nombre de paquete para que pueda cambiarle el nombre al paquete. Haga clic en Cambiar nombre para guardar el cambio.
    Exportar Abre el cuadro de diálogo Exportar paquete que utilizó para guardar los archivos en formato .SLDPKG para devolverlo al propietario de origen de 3DEXPERIENCE.
    Eliminar Elimina todo el paquete de la carpeta del espacio de trabajo.
