Inserción de borneros

Puede insertar y especificar borneros.

Si empieza a seleccionar los borneros en la cinta, se abre un cuadro de diálogo que le permite insertar un bornero. El panel acoplable se actualiza cuando se inserta un bornero nuevo. Insertar un bornero es un proceso parecido al utilizado para insertar un componente. También puede insertar accesorios de borneros mediante el menú contextual de inserción de componentes.
  1. Para insertar un bornero, utilice uno de estos métodos:
    • Haga clic en Implantación de armario > Insertar el bornero .
    • Haga clic con el botón derecho del ratón en un bornero y haga clic en Insertar el bornero .
    • Haga clic con el botón derecho del ratón y seleccione Insertar.
  2. Para insertar otro símbolo, haga clic en Otro símbolo para seleccionar otro símbolo asociado a esta referencia de fabricante.
  3. Seleccione una de las siguientes opciones:
    Opción Descripción
    Bornero seleccionado Permite especificar el bornero que desea insertar.
    Espacio entre bornas Permite especificar el valor de distanciamiento entre cada borna.
    Posición de la borna siguiente Permite especificar el sentido en el que se insertan las bornas con respecto a la primera borna.
    Ocultar fondo Permite ocultar el elemento que hay detrás del nuevo elemento.
    Insertar solo referencia de fabricante base Marque esta opción para que no se inserten los accesorios ni auxiliares del bornero.

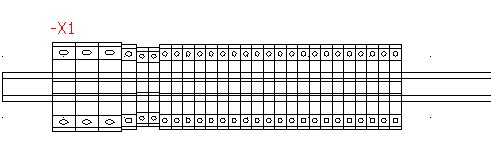

  4. Haga clic en el punto de inserción de la primera borna.
    La borna se inserta según el raíl de orientación. Si el raíl es horizontal, la borna se inserta verticalmente. Si el raíl es vertical, se inserta horizontalmente.

    Las bornas adicionales se insertan automáticamente en función de la primera borna (salvo si solamente se inserta una borna).

Al copiar bornas ya existentes en la interfaz gráfica, automáticamente se crean nuevas bornas. Pertenecen al mismo bornero que las bornas originales.
