İki delikli bileşenleriniz varsa delikler birbirinden aynı uzaklıkta olmasa bile bu bileşenler arasında montaj ilişkisi oluşturabilirsiniz.
Montaj ilişkisini, tam olarak birinci veya ikinci eş merkezli montaj ilişkisiyle çözümlenecek şekilde hizalayabilir ve hizalı olmayan eş merkezli montaj ilişkisine öteleme uygulayabilirsiniz. İsterseniz ötelemeyi, montaj ilişkisi oluşturulmuş delik dizilerinin her ikisine de eşit olarak uygulayabilirsiniz. İzin verilen bir tolerans da belirtebilirsiniz. Bu toleransın dışındaki eksen kaçıklığı olan montaj ilişkileri, montajı aşırı tanımlar ve bir hata görüntüler.
Eksen kaçıklığı olan montaj ilişkilerine izin vermek için:

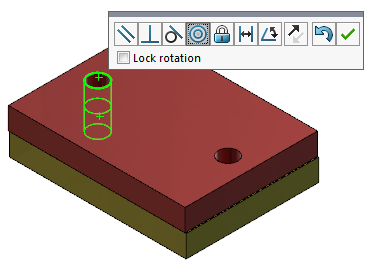

- Bir montajda, ilk delik çifti arasına bir eş merkezli montaj ilişkisi ekleyin.
- İkinci delik çifti arasına bir eş merkezli montaj ilişkisi ekleyin.
-
İletişim kutusunda, Bu montaj ilişkisini eksen kaçıklığı seçeneklerini kullanarak oluştur seçeneğine tıklayın.
İletişim kutusunda Bu montaj ilişkisini eksen kaçıklığı seçeneklerini kullanarak oluştur seçeneğini görmezseniz öğesine gidin ve Eksen kaçıklığı olan montaj ilişkisi oluşturulmasına izin ver seçeneğini belirleyin.
- PropertyManager'da, eksen kaçıklığı tipi için Bağlantılı montaj ilişkisini hizala seçeneğini belirleyin.
-
öğesine tıklayın. Grafik alanında, Kesit Görünümü

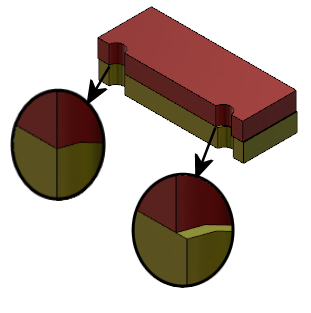

öğesine (Heads-up Görünümü araç çubuğu) tıklayın ve her montaj ilişkisinin kenarlarını görüntülemek için yakınlaştırın. İkinci montaj ilişkisinde, yüzey ile kenar arasındaki boşluğa dikkat edin.
| İlk montaj ilişkisi tam olarak çözümlenir |
 |
| İkinci montaj ilişkisi eksen kaçıklığı uzaklığını görüntüler |
FeatureManager tasarım ağacında iki eş merkezli montaj ilişkisi, Mates klasörü altındaki bir Misaligned klasöründe
görüntülenir.
