Bir Yüze Belirli bir Yönde Eşit Olmayan Basınç Uygulama

Bir yüze belirli bir yönde eşit olmayan basınç uygulamak için:

  1. Simulation etüt ağacında, Harici Yükler simgesine sağ tıklayın ve Basınç öğesini seçin.
    Basınç PropertyManager'ı görüntülenir.
  2. Tip altında, Referans geometri kullan öğesini seçin.
  3. Basınç Yüzleri kısmında, eşit olmayan basıncı uygulamak istediğiniz yüzü seçin.
  4. Yönün Yüzü, Kenarı, Düzlemi, Ekseni kısmında, yön için bir objeyi seçin.
  5. Aşağıda belirtildiği gibi, yön için seçtiğiniz objeye göre bir basınç bileşeni seçin:
    • Yön için bir yüz veya bir düzlem seçerseniz aşağıdaki bileşenlerden birini seçin: Düzlem Boyunca Yön 1 , Düzlem Boyunca Yön 2 veya Düzleme Dik .
    • Yön için bir kenar seçerseniz varsayılan olarak bu kenar boyunca basınç seçilir.
    • Yön için bir eksen seçerseniz aşağıdaki bileşenlerden birini seçin: Radyal , Çevresel veya Eksenel .
  6. Basınç Değeri altında, şunları yapın:
    1. Birim öğesinden basınç birimini seçin.
    2. Basınç Değeri için uygulanan basıncın değerini girin.
  7. Eşit Olmayan Dağılım'ı seçin.
  8. Koordinat Sistemi Seç için Kartezyen, Silindirik veya Küresel koordinat sistemlerinden birini seçin.
  9. Eşit olmayan dağılımı açıklayan denklemi girmek için Denklemi Düzenle tıklayın. Örneğin:

    Yukarıdaki ayarlar, Kartezyen koordinatlarda aşağıdaki basıncı uygular:

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. öğesine tıklayın.

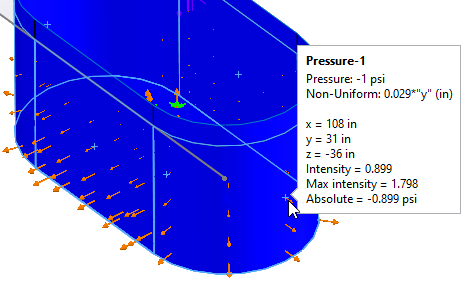

    Dağılımı tek tip olmayan bir basınç tanımladıktan sonra, basıncın ok sembolünün üzerine gelip ilgili konumdaki değeri sorgulayabilirsiniz.

    SOLIDWORKS Simulation, basınç değerlerini yalnızca ok sembollerinin bulunduğu konumlarda listeler. Yazılım, basınç uyguladığınız geometriye bağlı olarak uygun sayıda ok sembolü oluşturur.



    Detaylandırma aşağıdakileri listeler:
    • Basınç. Basınç değeri ve basınç birimi
    • Tek Tip Olmayan. Uzunluk birimiyle birlikte tek tip olmayan basınç dağılımını tanımlayan denklem
    • x, y ve z. Referans koordinat sistemine göre seçili ok sembolünün X, Y ve Z koordinatları
    • Yoğunluk. Seçili ok sembolünde tek tip olmayan dağılımı tanımlayan denklem değeri
    • Maks yoğunluk. Ok sembollerinin tüm konumları arasında tek tip olmayan dağılımı tanımlayan denklemin maksimum değeri
    • Mutlak. Seçilen ok sembolünde denklemin basınç değeri *
