Bir teknik resim açılırken, eğer ölçümlendirmeker son kaydedildiğinden beri değişmişse, değişmiş ölçümlendirmeler vurgulanır.
 |

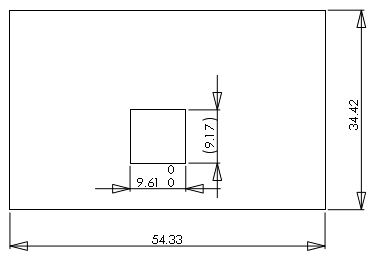

| Değişikliklerden Önce |
 |

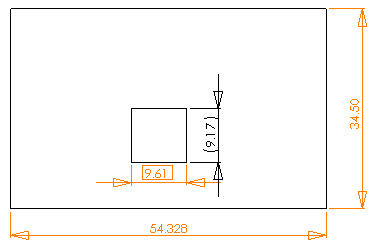

| Değişikliklerden Sonra |
Vurgulama açık iken bu değişiklikler teknik resimlerde vurgulanır:
- Temel rakam değerlerini değiştiren Model Değişiklikleri
- Modelde tolerans tipi veya değeri değişen alınmış ölçümlendirmeler
-
Parantez Ekle veya Kontrol Ölçümlendirmesi'nde değişiklik olan alınmış ölçümlendirmeler
-
Ölçümlendirme Metni'nde (<DIM>) değişiklik olan alınmış ölçümlendirmeler
Eğer değişmiş ölçümlemdirmenin üzerine giderseniz, bir ipucu önceki ölçümlendirmeyi gösterir.
|
|
|
Değişmiş ölçümlendirmelr
|
|
|
|
Değişmiş tolerans
|
