Bir görünümde çizimler için yer paylaşımı yaparak döndürülmüş bir kesit görünümü oluşturabilirsiniz.
Bir Federde Tam Daire Radyusu ile Döndürülmüş Kesit Görünümü
Bu örnekte, federin kısmi kesit görünümünü göstermek amaçlanmıştır. Federin en kesitinin nasıl olduğunu göstermek için, manuel olarak bir çizim oluşturursunuz ve alan tarama uygularsınız.
| Orijinal parça
|
 |
| Görünümde paralel çizgiler çizin.
Çizimin parçayla birlikte parametrik olarak değişmemesi için görünümü çift tıklayarak görünüm odağını kilitleyin. Görünümde çizim yapabilmek için sayfaya değil, görünüme çift tıkladığınızdan emin olun.
|
 |
| Çizgilerden birini federin kenarına dik ilişkiyle sınırlandırın.
|
 |
| Çizime bir teğet yay, spline ve ölçümlendirmeler ekleyin. Çizimi tam tanımlı yapmanız gerekmez. Ölçümlendirmeler çizim boyutunu tanımlar ve çizimi parçayla sınırlar.
|
 |
| Detaylandırmaları Gizle/Göster  öğesine (Detaylandırmalar araç çubuğu) tıklayarak ölçümlendirmeleri gizleyin.
|
 |
Alan/Tarama Dolgusu  öğesine (Detaylandırma araç çubuğu) tıklayarak çapraz çizgi deseni ekleyin. |
 |
Kopuk Görünümler Kullanan Döndürülmüş Kesit Görünümleri
Kopuk bir görünümü bir veya daha fazla kesit görünümü ile birleştirerek döndürülmüş bir kesit görünümü oluşturabilirsiniz.
 |
| Orijinal Parça |
- Kesit görünümünü oluşturun ve bunu kopuk görünüme hizalayın.
- Kesit yapmak için kaynak görünümü olarak kullandığınız görünümü gizleyin veya teknik resim çalışma sayfasının dışına taşıyın. Daha fazla bilgi için bkz. Görünümleri Gizleme ve Gösterme.
- Satır sonu Boşluk boyutu'nu kesit görünümünü barındıracak kadar büyük yapın.
- Kesit görünümünü kopuk görünümün üzerine oturtmak için boşluğun içine sürükleyin.

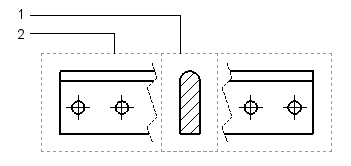

| 1 |
Kesit görünümü |
| 2 |
Kopuk görünüm |
