Kesit Özellikleri

Paralel düzlemlerde bulunan birden fazla yüz ve çizim için kesit özelliklerini değerlendirebilirsiniz.

Kesit Özellikleri iletişim kutusunu kapatmadan farklı objeleri değerlendirebilirsiniz. Seçimleri temizleyin, ardından objeyi seçin ve Yeniden hesapla'ya tıklayın.

Birden fazla objeyi değerlendirdiğinizde, ilk seçilen yüz, kesit özelliği hesaplaması için düzlemi tanımlar.

Birden Fazla Objenin Kesit Özelliklerini Görüntüleme

Birden fazla objenin kesit özelliklerini görüntülemek için:

  1. Paralel düzlemlerde bulunan aşağıdaki seçimlerden birini belirleyin:
    • bir veya birkaç düzlemsel model yüzü
    • kesit düzleminde bir yüz
    • teknik resmin kesit görünümünde tarama kesit yüzü
    • bir çizim (FeatureManager tasarım ağacında çizime tıklayın veya unsura sağ tıklayın ve Çizimi Düzenle'yi seçin)
  2. Kesit Özellikleri öğesine (Araçlar araç çubuğu) veya Araçlar > Hesapla > Kesit Özellikleri öğesine tıklayın.
    Sonuçlar, Kesit Özellikleri iletişim kutusunda görüntülenir.
Tüm kesit boyunca açık kesit oluşturacak şekilde silindirik olarak kesilmiş silindirik aks örneğini inceleyin.

Atalet momenti, sonlu kütle elemanlarının ve bunların dönüş eksenine uzaklığının entegrasyonuyla hesaplanır. Bir kesit düzleminin kalınlığı ve dolayısıyla kütlesi yoktur. Ancak sonlu alan elemanlarının entegrasyonuyla hesaplama yapılabilir.

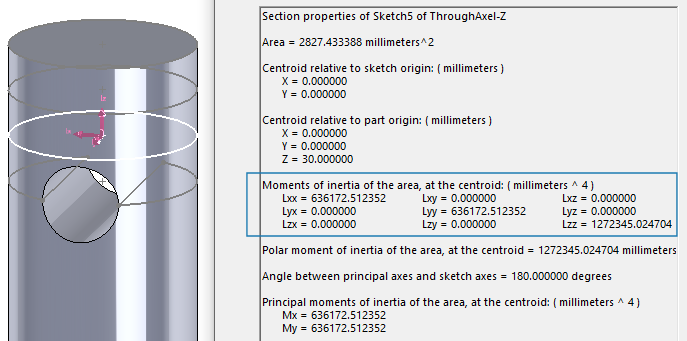

Tam disk kesitinde, Z ekseninde rotasyonel simetriye sahip bir sistemde bekleneceği üzere Lxx ile Lyy birbirine eşittir. Rotasyon eksenine uzaklık bazında önemli ölçüde daha fazla alan içerdiği için Lzz en yüksektir.

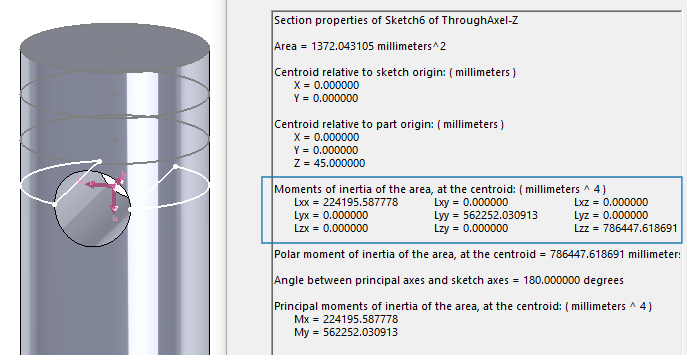

Silindirik kesilen kısımdaki ayırma kesiti, kalan alanın Y ekseni etrafında dönen eksene göre en uzakta olması nedeniyle, beklendiği gibi Lxx'ten daha yüksek Lyy göstermektedir. Bu fark, hesaplamada kesilmiş kısmın dikkate alındığını doğrulamaktadır.

Dönüş merkezinin her iki konturun dışında kesitlerin merkezinde kalması, her iki bölgenin de atalet hesaplamasına dahil edildiğini göstermektedir.

Açık geometri bir alana sahip olmadığından atalet özellikleri gösteremez.
