Seçim Setleri

Seçili öğeleri modele ekleyebilir ve seçimleri, seçim seti olarak kaydedebilirsiniz.

Montajlarda, montaja ilişkin seçim setleri yalnızca Seçimi Kaydet öğesine tıkladığınızda görüntülenir. Parçalarda yalnızca parçaya ilişkin seçim setleri gösterilir. Seçim setlerini görüntülemek için FeatureManager tasarım ağacında, Seçim Setleri öğesini genişletin.

Seçim Setleri klasörünün otomatik görünümü Araçlar > Seçenekler > Sistem Seçenekleri > FeatureManager menüsünde Ağaç öğelerini gizle/göster seçeneği altından etkinleştirilir.

Seçili bir öğeyi FeatureManager tasarım ağacından veya bir seçim setinden başka bir seçim setine sürükleyebilirsiniz. Öğeleri bir montaj seçim setinden bir parça seçim setine sürükleyemezsiniz.

Seçim Setleri Oluşturma veya Seçim Setlerine Ekleme Yapma

Seçim setleri oluşturmak veya seçim setlerine ekleme yapmak için:

  1. FeatureManager tasarım ağacı veya grafik alanında bir model açın ve birden çok öğe seçin.

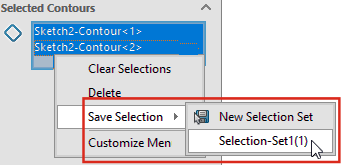

    PropertyManager grup kutularında objeleri seçebilir, sağ tıklayıp seçim setlerine kaydedebilirsiniz.

  2. Seçimlere sağ tıklayın ve Seçimi Kaydet öğesine tıklayın.
    • Bir öğeyi yeni bir sete eklemek için Yeni Seçim Seti öğesine tıklayın.
    • Bir öğeyi mevcut bir sete eklemek için Seçim-Seti#(##) öğesine tıklayın; burada # karakteri, oluşturma sırasını ve ## karakterleri, setteki öğe sayısını belirtir.

      Bir seçim setinin yanındaki işaret, seçili öğenin seçim setinin bir üyesi olduğunu belirtir.

    • Seçim setlerine yorumlar ekleyebilirsiniz. Bu yorumlar, FeatureManager® tasarım ağacında Yorumlar bölümünde görünür.

  3. FeatureManager tasarım ağacında, seçim setlerini göstermek için Seçim Setleri öğesini genişletin.

Bir Seçim Setindeki Objeleri Güncelleme

Bir Seçim Setindeki objeleri güncellemek için:

  1. FeatureManager tasarım ağacında, Seçim Setleri öğesinin altında bir seçim seti belirleyin.
  2. FeatureManager tasarım ağacında veya grafik alanında CTRL tuşunu basılı tutarken öğeleri seçin veya vurgulanan öğeleri temizleyin.
  3. CTRL tuşunu basılı tutmaya devam edin ve seçili öğelere sağ tıklayın, ardından Seçim Setini Güncelle seçeneğini belirleyin.
    Seçilen öğeler seçim setine eklenir.

Seçimleri ve Seçim Kümelerini Kaldırma

Bireysel seçimleri seçim kümelerinden veya bütün bir seçim kümesini Seçim Kümeleri klasöründen kaldırabilirsiniz.

Seçim kümelerinden seçimleri kaldırmak için:

  1. FeatureManager tasarım ağacında Seçim Kümeleri öğesini ve değiştirmek istediğiniz seçim kümesini genişletin.
  2. Seçimi kaldırmak için sağ tıklayın ve Seçim Setinden Çıkar öğesine tıklayın.

Seçim Kümeleri klasöründen seçim kümelerini kaldırmak için:

  1. Seçim Kümeleri öğesini genişletin.
  2. Seçim kümesine sağ tıklayın ve Seçim Kümesini Kaldır öğesine tıklayın.
