Saplama Sihirbazı PropertyManager'ı

Saplama Sihirbazı PropertyManager'ı bir saplama unsuru oluşturduğunuzda veya düzenlediğinizde görüntülenir.

Bu PropertyManager'ı açmak için:

Bir parçada Saplama Sihirbazı (Unsurlar araç çubuğu) veya Ekle > Unsurlar > Saplama Sihirbazı öğesine tıklayın.

Saplama Tipi

Silindirik Gövde Üzerinde Saplama Oluşturur Saplamayı oluşturmak için bir silindirik yüzün bir kenarını seçin.
Bir Yüzeyde Saplama Oluşturur Saplama sekmesinde, saplama parametrelerini belirtin. Konum sekmesinde, saplamanın yerleştirileceği yüzü seçin.

Saplama Sekmesi Konum Sekmeleri

Saplama Tipi bölümünde Bir Yüzeyde Saplama Oluşturur öğesine tıkladığınızda kullanılabilir.
Saplama sekmesi Şaft ve dişe yönelik değerleri belirtir.
Konum sekmesi Saplamayı yüz üzerinde konumlandırır. Unsur başına yalnızca bir saplama yerleştirebilirsiniz.

Kenar

Yalnızca Silindirik Gövde Üzerinde Saplama Oluşturur öğesi için kullanılabilir.
Kenar Saplamayı oluşturmak için silindirik bir gövde üzerinde bir dış dairesel kenar seçin.

Şaft Ayrıntıları

Yalnızca Saplama sekmesindeki Bir Yüzeyde Saplama Oluşturur öğesi için kullanılabilir.
Şaft Uzunluğu Şaftın uzunluğunu belirtir.
Şaft Çapı Şaftın çapını belirtir.

Standart

Ölçümlendirme standardını, diş tipini ve diş boyutunu belirtin. Büyük çap, ayarlara göre güncellenir.

  Standart ANSI Metric veya ISO gibi bir ölçümlendirme standardını belirtir.
  Tip Makine Dişleri gibi diş tipini belirtir.
  Boyut Diş boyutunu belirtir.
Büyük Çap Dişin büyük çapını belirtir. Bu değeri, Tip ve Boyut kontrol eder.

Diş

  Son Koşulu Dişi, başlangıç kenarından belirtilen son koşuluna uzatır.
Zıvana Diş Derinliği Son Koşulu için Kör öğesini seçtiğinizde kullanılabilir. Başlangıç kenarından başlayarak saplama boyunca diş uzunluğunu belirtir.
  Diş Sınıfı Dış montaj ilişkisi dişlerinin gevşekliğini veya sıkılığını ölçen bir diş sınıfı uyumunu belirtir. Bu bilgileri alabilir ve teknik resimlerdeki delik bilgileri için kullanabilirsiniz.

1A

Kolay montaj ve sökme için gevşek ticari bağlantı

2A

Orta sıkı geçme

3A

Montaj ilişkisi parçaları arasına tam oturma için sıkı geçme

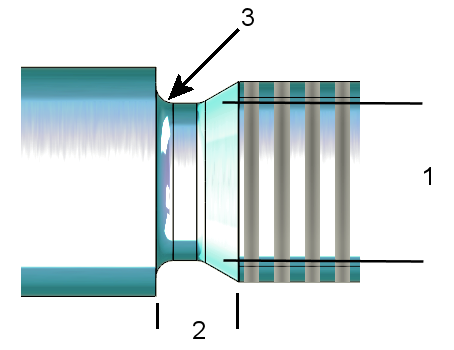

Çentik

Boşluk sağlamak için saplamanın dişli kısmının ucunda bir çentik oluşturur. Varsayılan değerler, Standart altındaki seçimlere bağlıdır; ancak, bu değerleri geçersiz kılabilir ve özelleştirebilirsiniz.

Çentik çapı 1
Çentik derinliği 2
Çentik yarıçapı 3
Varsayılan Değerlere Geri Dön Alanlardaki değerleri geçersiz kılar ve varsayılan değerlere geri döndürür. Varsayılan değer için alanların arka plan rengi beyaz, değeri geçersiz kılma için sarıdır.
