Instant3D Canlı Kesit Düzlemleri

Canlı Kesit Düzlemleri, herhangi bir düzlemi kullanarak modellerden dinamik kesitler almanızı sağlar.

Canlı Kesit Düzlemlerini, tasarım görevlerine farklı perspektiflerden yaklaşmak üzere bir analiz aracı olarak kullanın. Birden fazla Canlı Kesit Düzlemini sürekli olarak görüntüleyebilirsiniz ve bunlar otomatik olarak modelle birlikte kaydedilir.

Canlı Kesit Düzlemleri görüntüsünü değiştirmek için Görünüm > Gizle/Göster > Canlı Kesit Düzlemleri öğesine tıklayın.

Canlı Kesit Düzlemleri modsuzdur. Canlı Kesit Düzlemlerini kullanırken malzemeler ekleyebilir, ardından unsurlar ekleyebilir veya başka bir Instant3D işlevini kullanabilirsiniz. Video: Canlı Kesit Düzlemlerini Kullanma

Canlı Kesit Düzlemlerini kullanmak için:

  1. Bir düzlemsel yüz veya bir düzlem seçin, sağ tıklayın ve Canlı Kesit Düzlemi öğesini seçin.
    Düzlem boyutu, seçili yüzü temel alır. Tutamaçlarını sürükleyerek düzlemi yeniden boyutlandırabilirsiniz. Tüm Canlı Kesit Düzlemlerinin saklandığı Canlı Kesit Düzlemleri klasörü, FeatureManager tasarım ağacında görüntülenir.

  2. Canlı Kesit Düzlemleri klasöründe, düzlemi seçin ve LSP1 olarak yeniden adlandırın.
  3. Grafik alanında herhangi bir yere tıklayın.

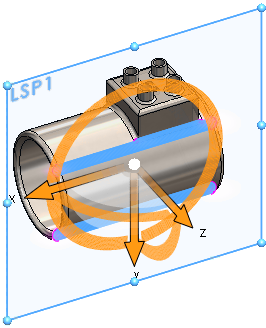

    Canlı Kesit Düzlemi devre dışı kalır ve düzlem tutamaçları kaybolur. Düzlem triadı da kaybolur.
  4. Düzlemin sınırına sağ tıklayın ve Parçaya Uydur'u seçin.

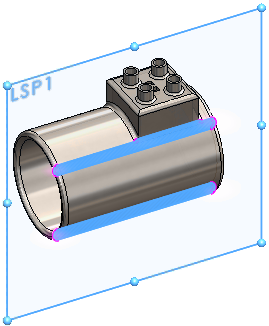

    Düzlem boyutu da büyüyerek tüm boyutun kesitini alabilir duruma gelir.

    Diğer kısayol menüsü öğeleri, Canlı Kesit Düzlemini kendi orijinal durumuna sıfırlamanıza veya gizlemenize olanak tanır.

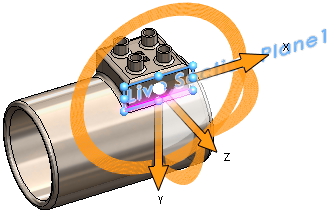

  5. Düzlemin sınırına yeniden sağ tıklayın ve Triad'ı Göster seçeneğini belirleyin.
  6. Modelden dinamik kesit almak için triad tutamacını sürükleyin.

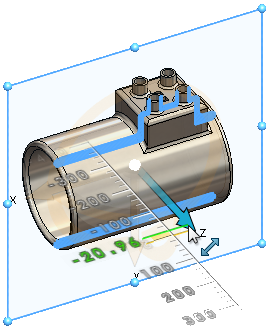

    Hassas ölçümler için cetvel görüntülenir.

    Düzenlenemez kenarlarda, düzenlenebilir kenarlardan farklı bir renk kullanılır. Bu renkleri özelleştiremezsiniz.

  7. Herhangi bir noktada, Canlı Kesit Düzlemini sürüklemeyi bırakabilir, bir kesit konturu seçerek bir cetvel görüntüleyebilir, ardından tüm model geometrisini değiştirebilirsiniz.

    Objeleri ölçmek için, Araçlar > Hesapla > Ölçüm öğesine tıklayın ve öğeyi seçin.

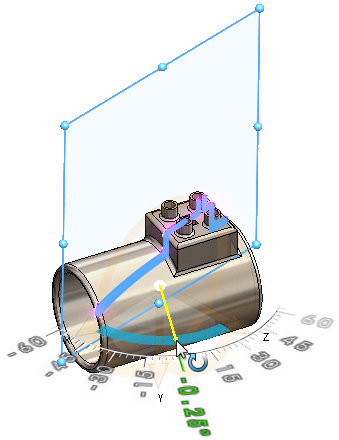

  8. Triad halkalarını kullanarak Canlı Kesit Düzlemini döndürebilir ve modelin farklı açılardan kesitlerini alabilirsiniz. Bir açıölçer, hassas açıları ayarlamanızı sağlar.

  9. Grafik alanında LSP1 öğesine sağ tıklayın ve Gizle menu_Show.gif öğesine tıklayın.
    Canlı Kesit Düzlemleri klasöründeki simgeler, düzlemlerin görüntülenme durumunu yansıtır. Triad'ı geçici olarak gizlemek için Triad'ı Gizle seçeneğine de tıklayabilirsiniz.
Örnekte bir Canlı Kesit Düzleminin nasıl sürüklendiği, bir kesit konturunun nasıl değiştirildiği ve Canlı Kesit Düzleminin nasıl döndürüldüğü görülmektedir. Video: Bir Canlı Kesit Düzlemini Kullanarak Unsurları Değiştirme
