Manyetik Montaj İlişkileri

Manyetik montaj ilişkilerini ve bağlantı noktalarını pasifleştirebilirsiniz.

Bir bileşeni pasifleştirdiğinizde, bileşenle ilişkili manyetik montaj ilişkileri pasifleştirilir. Bir manyetik montaj ilişkisi oluşturduğunuzda pasifleştirilmiş bağlantı noktaları kullanılamaz.

Kullanılmayan bağlantı noktalarınız varsa ve bir bileşen zincirini taşırsanız zincir içindeki bileşenler arasında artık manyetik montaj ilişkileri oluşturulmaz. Bir bileşeni taşıdığınızda, tüm bağlantı noktalarının rengi macenta olur.

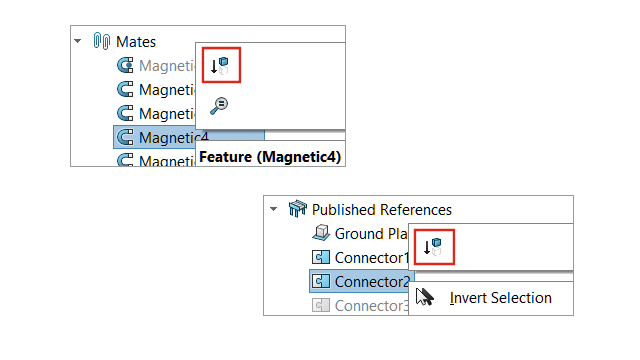

Bir manyetik montaj ilişkisini pasifleştirmek için:
  1. Manyetik montaj ilişkileri içeren bir model açın.
  2. FeatureManager tasarım ağacında, Montaj İlişkileri klasörünü genişletin.
  3. Manyetik Montaj İlişkisi öğesine sağ tıklayın ve Pasifleştir öğesine tıklayın.
Bir bağlantı noktasını pasifleştirmek için:
  1. Manyetik montaj ilişkileri içeren bir model açın.
  2. FeatureManager tasarım ağacında bir bileşeni genişletin ve Yayımlanmış Referanslar öğesini genişletin.
  3. Bağlantı Elemanı öğesine sağ tıklayın ve Pasifleştir öğesine tıklayın.
