Bileşenleri Hizala komutu, klemens grubu ekleme işlemiyle aynı şekilde çalışır.
Bileşenleri Hizala komutuna şuradan erişebilirsiniz:
- SOLIDWORKS Electrical 3B menüsü: Bileşenleri Hizala
.
- Menüde seçeneğine tıklayın.

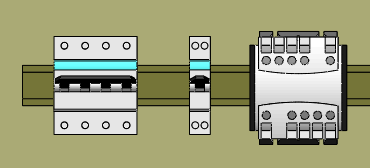

Bu araç, bir rayda bileşenleri hizalamanızı ve ortalamanızı ve aralarındaki mesafeyi tanımlamanızı sağlar.
Kenetlenebilir panel, çeşitli seçeneklerle güncellenir.
Hizalanacak Bileşenleri Seçin
- Grafik alanında, hizalanacak bileşenleri yerleştirilmelerini istediğiniz sırayla seçin.
- Bir hizalama seçin.
Aralık, bileşenleri ayıran boşluk değeridir.
Yüzleri Tanımlanmamış Bileşenler
Geçersiz bileşenleri listele. Hizalama için tanımlanmış yüzü olmayan seçili bileşenleri listeler. Bu bileşenler hizalanmaz.
