Klemens Grubu Teknik Resim Konfigürasyon Özellikleri (DIN)

Bu konu başlığı altında, klemens grubu teknik resimleri için varsayılan DIN konfigürasyonundaki parametreler açıklanmaktadır.

Klemens grubu teknik resim konfigürasyon dosyası, klemens grubu taslak parametrelerinin tümünü temaya göre gruplandırılmış şekilde barındırır. İhtiyaç duyduğunuz sayıda konfigürasyon dosyası oluşturabilirsiniz. Konfigürasyonlar Klemens grubu teknik resmi konfigürasyon yönetimi iletişim kutusunda gruplandırır.

Konfigürasyon dosyası düzenleyicisi, seçili parametrelerin bir önizlemesini görüntüler. Klemens grubu teknik resim konfigürasyonu iletişim kutusunun alt kısmında bulunan Teknik resim önizlemesi'ni seçerek önizlemeyi devre dışı bırakabilirsiniz.

Genel

Bu sekme, konfigürasyon dosyasını adlandırmanızı ve yazılımın desteklediği dillerin herhangi birinde bir tanım eklemenizi sağlar. Bir adın değiştirilmesi, bu adı tüm arayüzlerde otomatik olarak günceller (örneğin Konfigürasyonlar veya bir klemens grupları listesi).

Ad Tanım
Ad Konfigürasyon dosyasının adı. Bu değer, konfigürasyonun görüntülendiği tüm arayüzlere otomatik olarak yayılır.
Tanım Konfigürasyonun tanımı. Bir tanımı birden çok dilde oluşturabilirsiniz.

Izgara

Bu sekme, teknik resimde klemens grubunun grafik gösterim taslağını yönetmenizi sağlar.

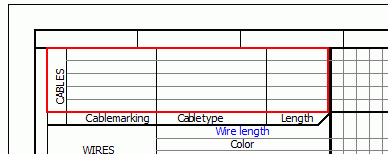

Bir klemens grubunun DIN standardına uygun şekilde çizilmesi için klemens grubuyla ilgili verileri sunan bir ızgarayı temsil eden özel bir sembol gerekir. İletişim kutusunun alt kısmı, kullanılan ızgara bloğunu ve klemens gruplarıyla ilişkilendirilen anteti kontrol etmenizi sağlar.

Ad Tanım
Izgara bloğu Izgara sembolleri, sembol kütüphanesinde bulunur. Özel simgeler, sembolü seçmenizi ve yeniden düzenlemenizi sağlar. Veriler, özniteliklere yayılır.
Antet Teknik resimlerde kullanılacak anteti görüntüler:
  • Varsayılan antet: elektrik projesi konfigürasyonundaki klemens grubu teknik resimleriyle ilişkilendirilmiş antet
  • Bu konfigürasyona özel antet: bu konfigürasyonu kullanan tüm klemens grupları, bu antetle oluşturulur
Antetin sol alt köşesi (0,0) koordinatlarına yerleştirilmelidir. Tüm taslak parametreleri bu nokta referans alınarak taşınır. Özel simgeler, sayfa düzenini seçmenizi ve düzenlemenizi sağlar.
Varsayılan sembolle ilişkilendirilmiş sembolü değiştirebileceğiniz Sembol seçici'yi açar.
İlişkilendirilmiş sembolü kaldırır.
Seçili sembolü değiştirebileceğiniz Sembol düzenleyici'yi açar.
Genel

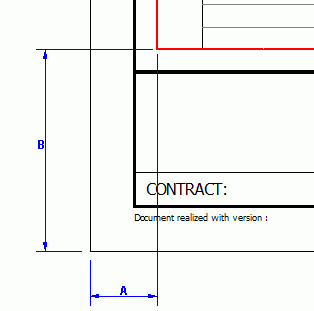

A X koordinatı X ekseninde, ızgara bloğunun ekleme noktasıyla antet başlangıcı (0.0) arasındaki A farkını yönetmenizi sağlar.
B Y koordinatı Y ekseninde, ızgara bloğunun ekleme noktasıyla antet başlangıcı (0.0) arasındaki B farkını yönetmenizi sağlar.
Klemens grubu oryantasyonu Klemens grubu gösterimi için veri oluşturan yönü tanımlar.
Teknik resme göre iletken sayısı Bir teknik resmin içerebileceği maksimum iletken sayısını tanımlar (bir yatay klemens grubundaki sütunların sayısı).
Başlangıç tarafındaki kablo sayısı Başlangıç kısmında yönetilen kabloların sayısını tanımlar.
Hedef tarafındaki kablo sayısı Hedef kısmında yönetilen kabloların sayısını tanımlar.
SOLIDWORKS Electrical, şu üç parametreden en az birinin konfigürasyonda tanımlanan maksimum değere ulaşması halinde yeni bir teknik resimde klemensler oluşturur: Teknik resim başına iletken sayısı, Başlangıç tarafındaki kablo sayısı ve Hedef tarafındaki kablo sayısı.

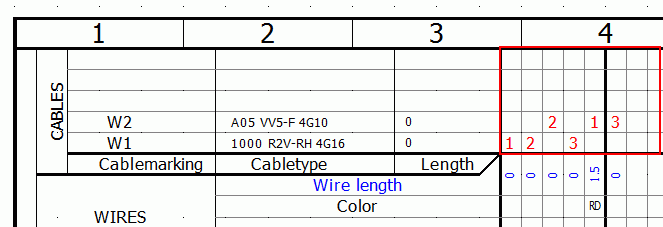

Bağlı kablo iletkenini belirtmek için kullanılan formül Kablo iletkeni görüntüleme metni parametrelerinin tanımlanmasını sağlayan Formül yönetimini açar.

Köprüler

Köprüler unsuru, köprüleri (veya atlatma kablolarını) kullanarak iki veya daha fazla klemensi bağlamanızı sağlar.

Ad Tanım
Genel
Nokta çapı Klemensteki köprü bağlantısını temsil eden noktaların çapını (A) belirlemenizi sağlar.
Köprü ötelemesi Bir köprüyü temsil eden iki çizgi arasındaki uzaklığı (B) belirlemenizi sağlar.
Altta veya solda köprü çizim uzaklığı Izgara bloğunun başlangıcıyla Hedef tarafında bulunan köprü arasındaki uzaklığı (C) tanımlamanızı sağlar.
Üstte veya sağda köprü çizim uzaklığı Izgara bloğunun başlangıcıyla Başlangıç tarafında bulunan köprü arasındaki uzaklığı (D) tanımlamanızı sağlar.
Renk Köprüyü (nokta ve çizgi) çizmek için kullanılacak rengi belirlemenizi sağlar.
Otomatik köprüler Aynı eşpotansiyele bağlı klemenslerde bir köprü oluşturur.
Renk Otomatik köprüleri çizmek için kullanılacak rengi belirlemenizi sağlar.
Teli göster İkinci bir tel bağlantısı oluşturulurken klemense bağlı teli gösterir veya gizler.

Dosya Verileri

Bu sekme, klemens grubu teknik resminin özelliklerine aktarılacak bilgilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanızı sağlar. Sağdaki sütuna tıklayarak Formül yönetimi'ni açabilirsiniz.

Ad Tanım
Tanım Klemens grubu teknik resminin tanımına aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanızı sağlar.
Kullanıcı bilgileri/Çevrilebilir veri Klemens grubu teknik resminin kullanıcı bilgilerine aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri ayarlamanızı sağlar.
