生成工程图

您可在 SOLIDWORKS 中制作工程图而不生成模型。

1. 打开一个打开一个 工程图文件。 选择一个模板。
2. 使用草图工具栏上的工具绘制直线、矩形、圆、及其它实体。
3. 使用尺寸/几何关系工具栏上的智能尺寸 工具给实体标注尺寸。
4. 使用注解工具栏上的工具添加注解（注释、形位公差符号、零件序号，等等）。


您可以从零件和装配体文档中生成工程图。

1. 在零件或装配体文档中单击标准工具栏上的从零件/装配体制作工程图，然后在图纸格式/大小对话框中选择一模板。
   “视图调色板”在窗口的右侧打开。
2. 单击 钉住视图调色板。
3. 从视图调色板拖动视图到工程图图纸。
4. 在工程视图或投影视图 PropertyManager 中设置选项，如视向、显示样式、比例等，然后单击 。
5. 重复步骤 3 和 4 来添加视图。
   您可在所给的工程图文件中有任何模型的任何工程视图。

模型零件

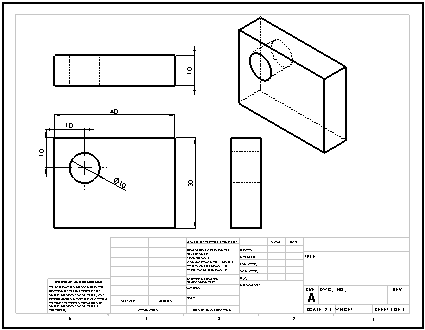

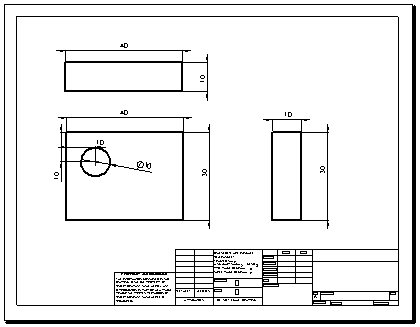

插入了数个视图和尺寸的工程图
