生成爆炸视图（装配体）

您可以通过在图形区域中选择和拖动零件来生成爆炸视图，从而生成一个或多个爆炸步骤。

1. 执行以下选项之一：
   • 单击 爆炸视图 。
   • 单击插入 > 爆炸视图。
   • 在 ConfigurationManager 中，右键单击配置名称，然后单击新爆炸视图。在 ConfigurationManager：
2. 选取一个或多个零部件以包括在第一个爆炸步骤中。

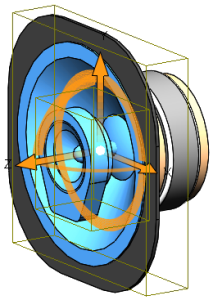

   在 PropertyManager 中，零部件将显示在爆炸步骤零部件中。 旋转及平移控标将出现图形区域中。



   要移动或对齐控标：

   • 拖动中心球。
   • 按住 Alt 并拖动中心球或臂杆将其放在边线或面上，以使平移控标对齐该边线或面。
   • 按住 Alt 并拖动中心球或圆将其放在曲边或曲面上，以使旋转控标对齐该曲边或曲面。
   • 右键单击中心球并选择对齐到、与零部件原点对齐、或与装配体原点对齐。
   • 在 PropertyManager 中，选择绕每个零部件的原点旋转。
3. 拖动平移或旋转控标以移动选定零部件。
4. 修改爆炸选项：

   选项	描述
   反向	反转平移方向。
   爆炸距离	指定平移距离。
   反向	反转旋转方向。
   旋转角度 。	设置旋转角度。

5. 单击完成。
   爆炸步骤显示在爆炸步骤下。
6. 根据需要生成更多爆炸步骤，然后单击 。

   爆炸视图特征爆炸视图 显示在 ConfigurationManager 中，位于用于创建爆炸视图的配置下方。 爆炸步骤 出现在爆炸视图下。 每个配置都可以有多个爆炸视图。
