指定座標
所有工程圖都是根據笛卡爾座標系統所建立的，在此座標系統中使用了三個垂直軸：X、Y 和 Z。所有軸均以座標系統的原點為起點。X 軸和 Y 軸定義水平面。X 軸和 Z 軸，以及Y 軸和 Z 軸定義垂直面。
在笛卡爾座標格式中，點是由點至 XY、XZ 和 YZ 平面的距離所定義。這些距離稱為點的 XYZ 座標。當您在 2D 中進行繪圖時，您只能在 XY 平面上指定點。Z 座標會被省略。在 CAD 中，固定的笛卡爾座標系統稱為世界座標系統 (WCS)。新工程圖是根據 WCS 所建立的。
可輸入絕對或相對座標值。要指定與上一個點有關的點座標 (相對座標輸入)，請在座標值前面鍵入 "@" 字元。
絕對座標
| 座標類型 |
輸入 |
範例 |
| 笛卡爾 (2D / 3D) |
X,Y / X,Y,Z |
3.5,8.2,6.7 |
| 極性 (2D) |
距離<角度 |
7.5<45 |
| 圓柱 (3D) |
距離<角度,Z 座標 |
7.5<45,12.2 |
| 球形 (3D) |
距離<角度 1<角度 2 |
7.5<45<33 |
相對座標
| 座標類型 |
輸入 |
範例 |
| 笛卡爾 (2D / 3D) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
| 極性 (2D) |
@相對距離<角度 |
@7.5<45 |
| 圓柱 (3D) |
@相對距離<角度,Z 座標 |
@7.5<45,12.2 |
| 球形 (3D) |
@相對距離<角度1<角度2 |
@7.5<45<33 |
要指定絕對笛卡爾座標：
- 輸入需要座標的指令，例如 Line。
- 指定 X、Y 和 Z 座標，並以逗號隔開，例如 0,0,0。
- 指定後續座標以完成指令，例如 3.5,8.2,6.7。
要在 XY 平面放置一個點 (Z 座標為零)，請省略 Z 座標。例如鍵入 3.5,8.2。
要指定相對笛卡爾座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0,0。
- 要對照第一點指定第二點位置，請在座標值前面鍵入 "@" 字元：@3.5,8.2,6.7。
要指定絕對極性座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0。
- 使用 2D 格式 "距離<alpha 角度" 指定第二點，例如 7.5<45。
距離：指定與原點的距離
alpha 角度：指定 XY 平面中的角度 (正角以逆時針方向量測)

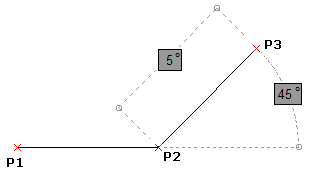

要指定相對極性座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0。
- 使用 2D 格式 "@距離<alpha 角度" 指定與第一點有關的第二點，例如 @7.5<45。
要指定絕對圓柱座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0,0。
- 使用 3D 格式 "距離<alpha 角度,z 座標" 指定第二點，例如 7.5<45,12.2。
距離：指定與原點的距離
alpha 角度：指定 XY 平面中的角度 (正角以逆時針方向量測)
z 座標：指定距離 XY 平面的高度
要指定相對圓柱座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0,0。
- 使用 3Dl 格式 "@距離<alpha 角度,z 座標" 對照第一點指定第二點位置，例如 @7.5<45,12.2。
要指定絕對球形座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0,0。
- 使用 3D 格式 "距離<alpha 角度<beta 角度" 指定第二點，例如 7.5<45<33。
距離：指定與原點的距離
alpha 角度：指定 XY 平面中的角度 (正角以逆時針方向量測)
beta 角度：指定與 XY 平面之間的角度 (量測時以 XY 平面上方為正角)
要指定相對球形座標：
- 輸入需要座標的指令。
- 指定第一點，例如 0,0,0。
- 使用 3D 格式 "@距離<alpha 角度<beta 角度" 對照第一點指定第二點位置，例如 @7.5<45<33。
指令順序
要指定絕對笛卡爾座標：
: Line
指定起點» 0,0,0
指定下一點» 3.5,8.2,6.7
...
要指定相對笛卡爾座標：
: Line
指定起點» 0,0,0
指定下一點» 3.5,8.2,6.7
...
