自動產生 SOLIDWORKS 檔案

可讓您插入材料的檔案是由 SOLIDWORKS Electrical 自動產生。

若要產生新檔案，請在 SOLIDWORKS Electrical 工具列中執行下列其中一項操作：

  • 在功能表中，按一下工具 > SOLIDWORKS Electrical > 處理 > SOLIDWORKS 組合件 。
  • 以滑鼠右鍵按一下工程，並選擇處理 > SOLIDWORKS 組合件 。

若要使用現有的組合件，請按一下選擇現有檔案，然後在工作站中選擇所需檔案。此檔案為捷徑檔案。

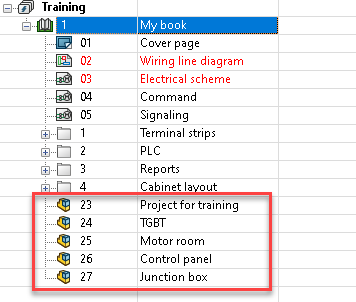

檔案會自動新增到回路工程頁面。

連按兩下檔案以在圖形區域中將其開啟 (或以滑鼠右鍵按一下檔案，然後按一下開啟)。
