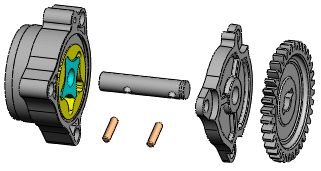

Rozložený pohled zobrazuje součásti sestavy v rozložené pozici, ale tak, jak do sebe v sestavě navzájem zapadají.
Rozložené pohledy vytvoříte výběrem a přetažením dílů v grafické ploše a vytvořením kroku rozložení. V rozložených pohledech můžete:
- Rovnoměrně rozmisťovat rozložené série součástí.
- Radiálně rozkládat součásti kolem osy.
- Přetahovat a provádět automatické uspořádání více součástí.
- Připojit novou součást ke stávajícím krokům rozložení jiné součásti. To se hodí v případě přidávání dílu do sestavy, která obsahuje rozložený pohled.
- Znovu použít rozložený pohled z podsestavy v sestavě vyšší úrovně.
- Přidat čáry rozložení pro označení vazeb mezi součástmi.
Je-li sestava rozložená, nemůžete do ní přidávat vazby.
